¿Qué debe comprobarse antes de fijar el alimentador?
Identifique modelo, prensa, troquel, altura, dirección, material, ancho, espesor, paso y ritmo. Confirme además el mecanismo que genera la orden de avance y, cuando exista, la liberación para piloto.
Revise el espacio para soporte, mangueras, válvulas, ajuste, protección y mantenimiento. La instalación no debe invadir el recorrido de la prensa, el troquel ni la manipulación segura de la tira.

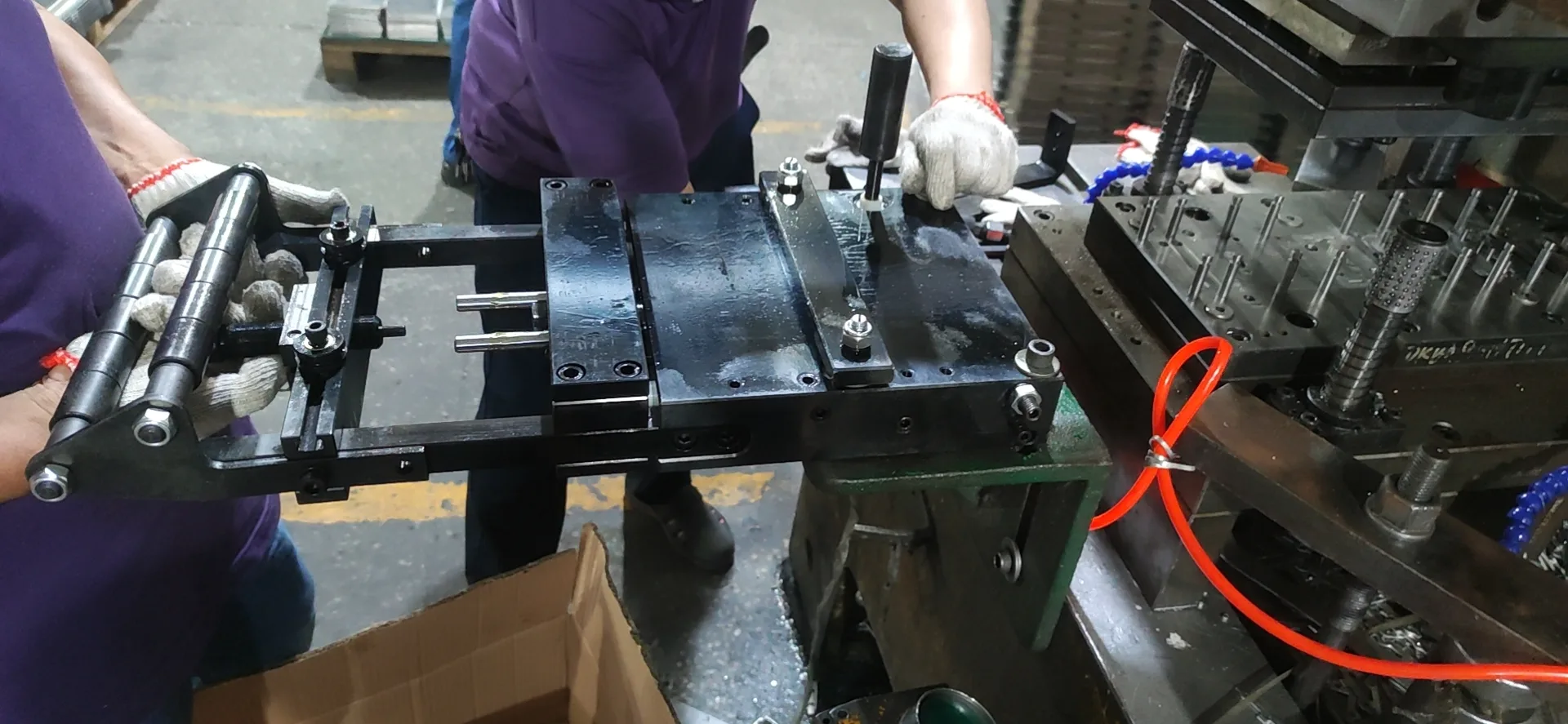

¿Cómo se ajustan soporte, altura y alineación?
El soporte debe ser rígido y mantener el plano de alimentación. Centre el alimentador con la entrada del troquel y ajuste la altura para que la tira no suba, baje ni gire entre las guías y la matriz.
Compruebe fijaciones y acceso. Una desalineación puede aparecer como deriva lateral, desgaste irregular de mordazas, atasco o error de paso aunque la válvula y el cilindro funcionen correctamente.
¿Cómo se prepara el suministro de aire?
Instale la preparación indicada para el modelo y registre presión y configuración. Diámetro de manguera, distancia, caudal disponible, drenaje, filtro, regulador y lubricador cuando exista influyen en la respuesta del ciclo.
Busque fugas y caída de presión durante movimiento, no solo en reposo. Un indicador estable sin consumo no demuestra que la red mantenga presión y caudal cuando el alimentador acelera.
¿Cómo se sincroniza el avance con la prensa?
La orden puede proceder de un mecanismo, válvula o señal según el diseño. Debe ocurrir dentro de la ventana en que el troquel permite mover la tira y terminar antes del siguiente cierre.
Si existe liberación, coordínela con la entrada del piloto. Una orden tardía, una válvula lenta o una liberación mal situada puede producir paso variable, piloto forzado o doble avance.
¿Cómo se enhebra y ajusta la sujeción?
Con la máquina en el estado autorizado, conduzca la tira por guías y mordazas sin borde forzado. Ajuste la guía lateral a la anchura real y verifique que el material se desplace libremente al estar liberado.
La fuerza de sujeción debe mover la tira sin patinar ni marcarla. Limpieza, superficie, rebaba, rigidez y tensión procedente de la bobina cambian el contacto necesario.
¿Qué debe demostrar la puesta en marcha?
Pruebe movimientos individuales, ciclos únicos y después aumento gradual. Mida una serie de avances y observe sujeción, retorno, liberación, marcas, deriva, ruido, caída de presión y entrada al piloto.
Incluya parada y reinicio, así como la condición de la red de aire durante otros consumos de planta. Documente ajustes, mediciones, repuestos de desgaste y límite de ritmo aceptado para ese trabajo.
Síntomas después de instalar y primera revisión
| Síntoma | Primera revisión | Evidencia |
|---|---|---|
| Paso corto o variable | Presión, fuga, válvula y sujeción | Mediciones y presión dinámica |
| Deriva lateral | Centro, guías y presión desigual | Borde y referencia |
| Marca superficial | Mordazas, suciedad y fuerza | Cara y patrón |
| Falla a mayor ritmo | Caudal, respuesta y ventana | SPM de aparición |
| Piloto forzado | Liberación y sincronización | Video de ciclo único |
Montaje e interfaces
- Modelo y accesorios
- Soporte rígido
- Altura y centro
- Guías y entrada al troquel
- Orden de avance
- Liberación y protección
Aire y aceptación
- Filtro y regulador
- Manguera y caudal
- Fugas y caída dinámica
- Serie de pasos medida
- Parada y reinicio
- Registro de configuración
Preguntas frecuentes
¿Puede conectarse directamente a cualquier red de aire?
No. Deben confirmarse presión, caudal, calidad, manguera y preparación requeridos por el modelo y por el ciclo.
¿Por qué la presión cae solo durante producción?
La red, manguera, válvula o depósito pueden no entregar el caudal instantáneo aunque la lectura en reposo sea correcta.
¿Cómo se ajusta la altura?
Se alinea el plano de alimentación con la entrada del troquel usando la referencia mecánica prevista y verificando que la tira no se doble ni tuerza.
¿Más presión de mordaza mejora el paso?
No siempre. Puede marcar o deformar material. Primero revise limpieza, guía, superficie, tensión, desgaste y presión autorizada.
¿Cuándo se necesita liberación para piloto?
Cuando el troquel utiliza piloto para corregir la posición y el proceso requiere que el alimentador libere la tira durante esa corrección.
¿Qué debe medirse antes de liberar producción?
Una serie de avances y piezas, presión dinámica, deriva, superficie, ciclo de liberación y comportamiento en parada y reinicio.
