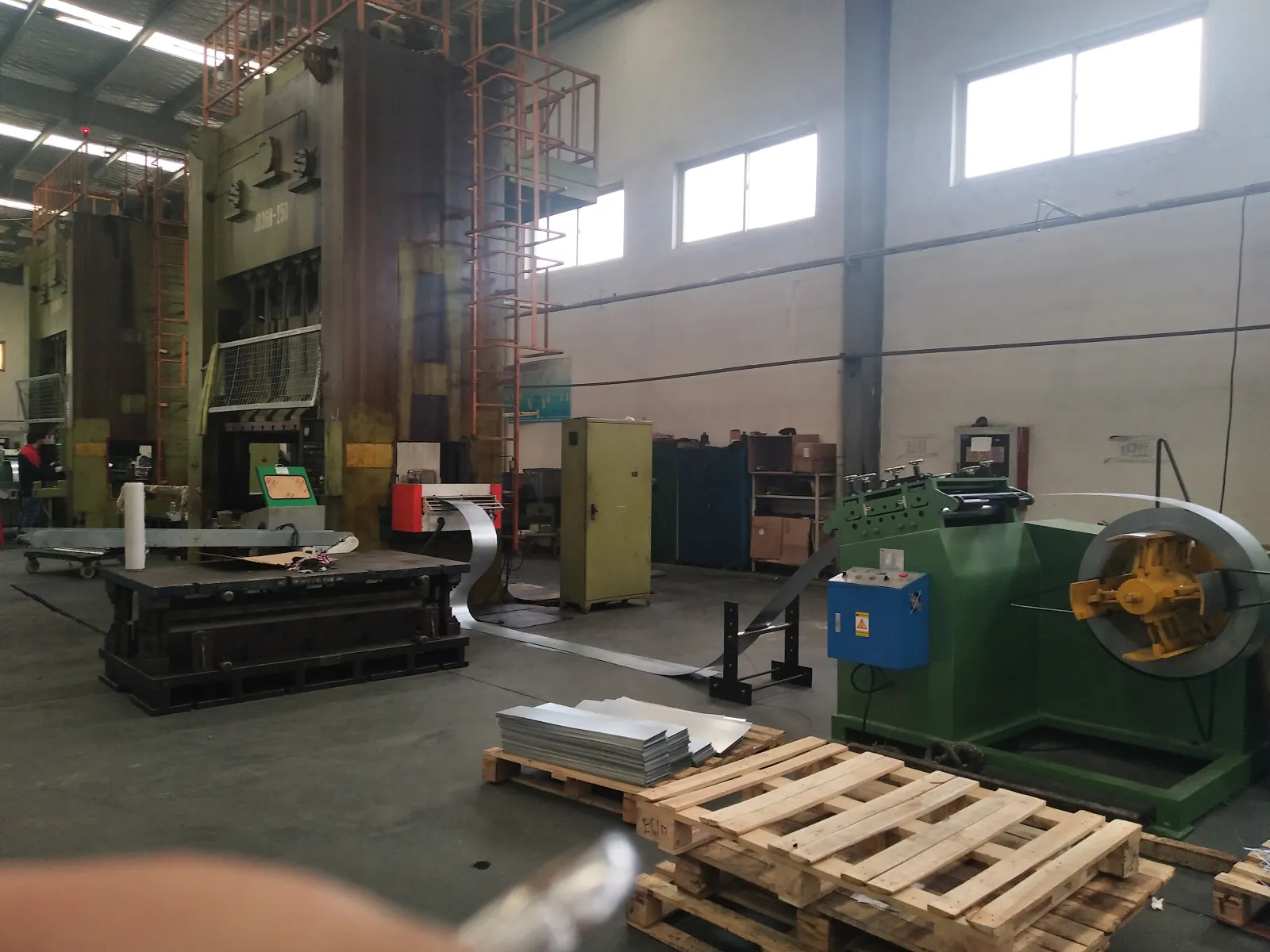

¿Qué debe contener una matriz de interfaz?
Para cada señal registre nombre funcional, origen, destino, condición verdadera, estado sin energía, momento esperado y acción ante pérdida. Añada número de plano o referencia de terminal solo en la documentación controlada del proyecto.
Separe señales de producción, sincronización, diagnóstico y seguridad. Mezclar sus responsabilidades puede crear una secuencia que funciona en automático pero no se detiene o no informa como espera la planta.

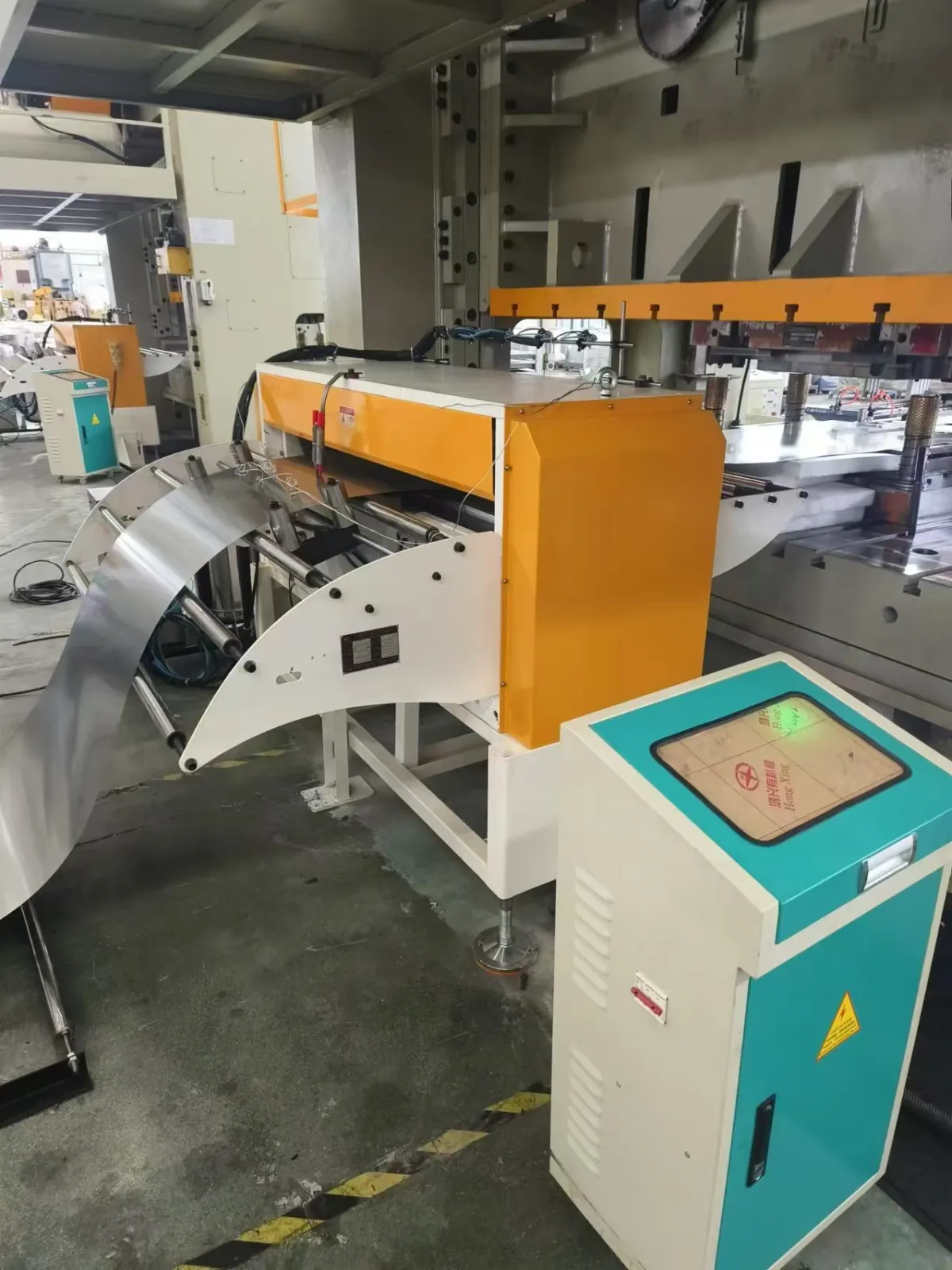

¿Cómo se reparten permisos y responsabilidades?
Defina quién solicita avance, quién confirma alimentador listo, quién gobierna la carrera de prensa y qué condiciones bloquean el siguiente ciclo. Si hay PLC de línea, su frontera con los controles individuales también debe quedar clara.
La lógica final depende del proyecto. Este artículo organiza la especificación y la prueba; no sustituye el esquema eléctrico ni autoriza puentear circuitos o protecciones.
¿Qué significa sincronizar avance y liberación piloto?
El avance debe ocurrir dentro de una ventana en la que el troquel permite mover la tira. Cuando hay pasadores piloto, la liberación reduce o elimina la sujeción durante la corrección prevista y vuelve a sujetar antes del siguiente avance.
La validación observa estados y movimiento en la misma línea de tiempo: orden de avance, posición de prensa, entrada del piloto, liberación, sujeción y final de avance. Una cifra de ángulo copiada de otra prensa no es criterio universal.
¿Cómo deben tratarse parada, fallo y reinicio?
Liste las condiciones que impiden producir: alimentador no listo, fallo de servo, pérdida de material, detector activo, protección abierta o condición definida por la prensa. Para cada una acuerde si detiene, inhibe el siguiente ciclo o requiere rearme.
El reinicio debe evitar movimientos inesperados y no borrar la evidencia necesaria para diagnosticar. Las pruebas de circuitos de seguridad y su nivel requerido corresponden a la ingeniería competente y a las reglas de la planta.

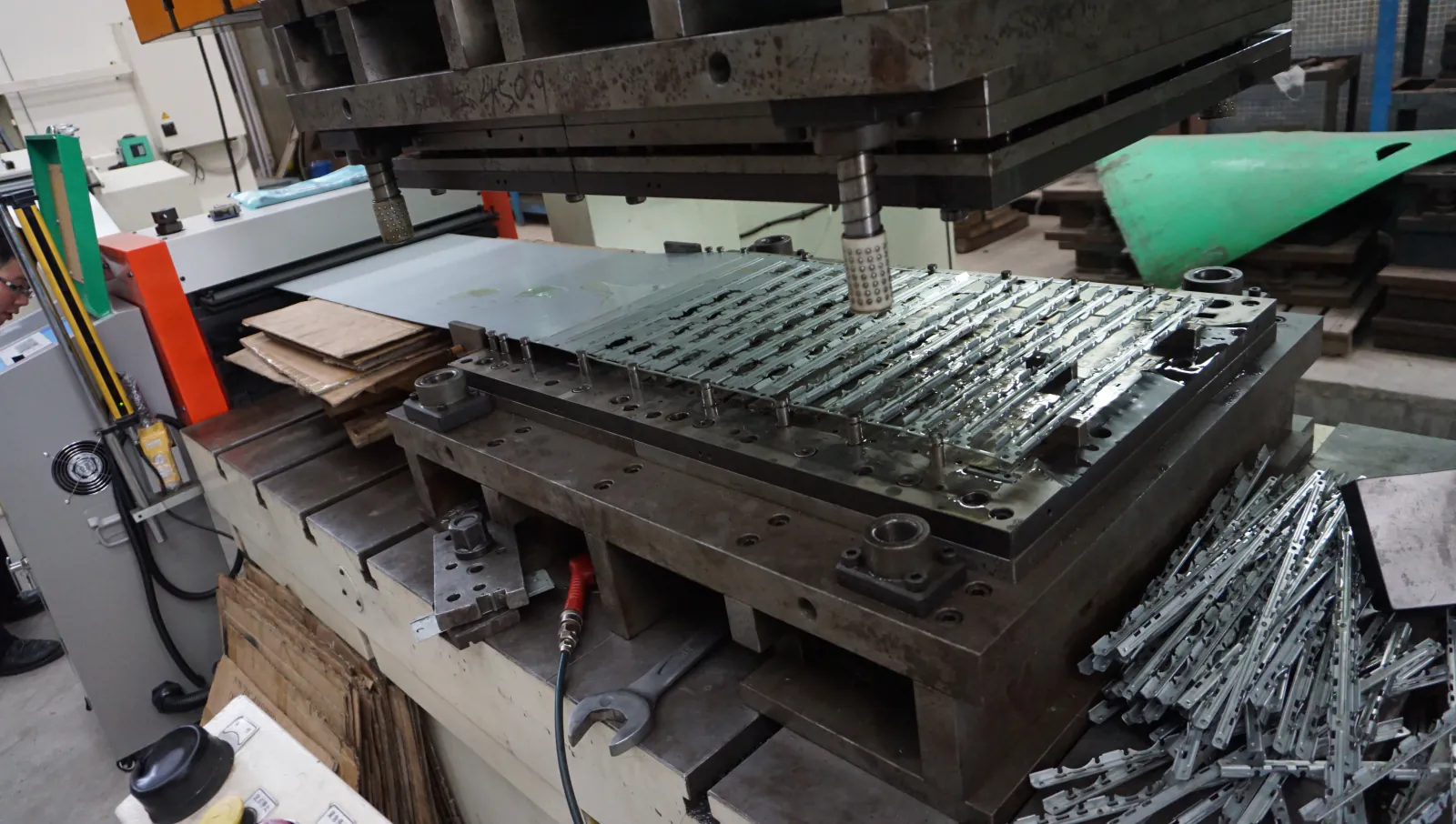

¿Dónde entra la detección de mala alimentación y protección de troquel?
Un detector necesita una condición observable y una ventana: material presente, posición alcanzada, pieza expulsada, residuo despejado u otra variable definida. Después debe decidirse quién interpreta la señal y cómo impide daño.
Pruebe una condición normal, una ausencia simulada mediante el método autorizado y la respuesta de parada o inhibición. Documente tiempo de detección, estado mostrado y recuperación permitida.
¿Cómo ejecutar FAT y SAT de la interfaz?
En FAT se puede revisar documentación, secuencias y simulaciones disponibles. En SAT se confirma el comportamiento con la prensa, el troquel y el material reales, primero en condición controlada y después al ritmo acordado.
Use una hoja de prueba con estímulo, estado esperado, resultado, evidencia y firma. Incluya casos normales y fallos autorizados; no se limite a comprobar que cada entrada cambia en pantalla.
¿Qué debe quedar en el traspaso de producción?
Entregue matriz de interfaz final, planos revisados, lista de alarmas, secuencia de reinicio, resultados FAT/SAT y contactos responsables. Marque claramente cualquier función pendiente o condición temporal.
Una interfaz mantenible permite que producción describa el fallo por estado y momento, en lugar de informar solo que alimentador y prensa perdieron sincronía.
Matriz funcional mínima de señales
| Función | Pregunta de diseño | Prueba de aceptación |
|---|---|---|
| Listo/permiso | ¿Qué condiciones permiten producir? | Retirar una condición autorizada y comprobar inhibición |
| Solicitud de avance | ¿Quién la genera y en qué ventana? | Observar secuencia con prensa en ciclo controlado |
| Fin de avance | ¿Qué confirma realmente? | Comparar estado, movimiento y avance medido |
| Liberación piloto | ¿Cuándo libera y vuelve a sujetar? | Verificar con troquel y material representativos |
| Fallo/parada | ¿Qué equipo detiene y cómo se rearma? | Ejecutar escenario aprobado y registrar respuesta |
Antes de cablear
- Aprobar arquitectura y frontera de responsabilidades
- Crear matriz de señales con estados seguros
- Confirmar tensión, aislamiento y documentación aplicables
- Definir liberación, sensores y condiciones de fallo
- Preparar FAT/SAT y responsables
Antes de aceptar la interfaz
- Probar secuencia normal a ritmo controlado
- Validar señales contra movimiento real
- Probar fallos autorizados y recuperación
- Registrar alarmas, resultados y revisiones
- Entregar matriz y planos finales
Preguntas frecuentes
¿Basta conectar una señal de inicio?
No. Normalmente también deben definirse permisos, fin de avance, liberación, fallos, paradas y comportamiento de reinicio según el proyecto.
¿Existe un ángulo universal para iniciar avance?
No. La ventana depende de prensa, troquel, carrera, velocidad, avance y estrategia de liberación; debe validarse en el sistema real.
¿Fin de avance demuestra paso correcto?
No necesariamente. Confirma un estado del control; el avance real y la pieza deben medirse con el método de aceptación.
¿Un sensor de mala alimentación es una función de seguridad?
No debe asumirse. Su función, arquitectura, nivel requerido y respuesta deben ser definidos por ingeniería competente.
¿Qué diferencia hay entre FAT y SAT?
FAT revisa funciones y documentación antes del sitio; SAT valida la integración con prensa, troquel, material e instalaciones reales.
¿Qué evidencia ayuda cuando aparece un fallo intermitente?
Estados con marca de tiempo, video del ciclo, receta, velocidad, alarma, pieza y momento exacto en que se pierde la secuencia.
