Por qué un desbobinador pasivo necesita freno
La palabra «pasivo» describe el principio de accionamiento: el mandril no libera material con un motor propio, sino que gira cuando la máquina posterior arrastra la tira. Esto no es lo mismo que expansión manual, expansión hidráulica, un cabezal o dos, ni una capacidad de carga determinada.

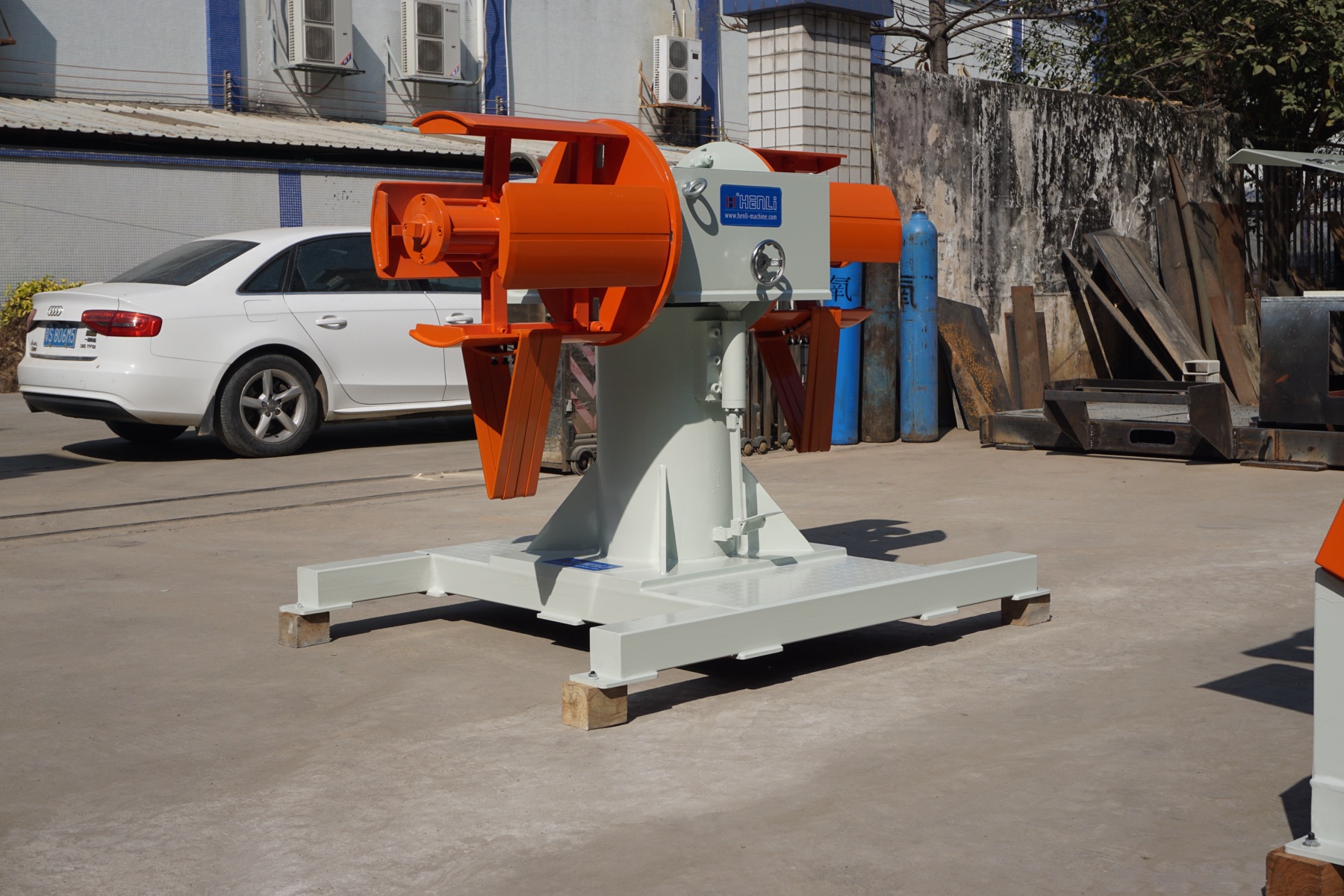

En la gama HENLI existen arquitecturas pasivas verificadas, pero no todos los desbobinadores trabajan así. El MTD-A doble cabezal gira por arrastre; en la UL-C 2 en 1 el mandril también es pasivo, mientras el cabezal motorizado arrastra y endereza. La plataforma MT permite evaluar una configuración sin accionamiento, aunque sus modelos estándar publicados son motorizados.
Antes de revisar el freno, identifique en la placa, la documentación y la vista exterior si existe motor de desbobinado y qué equipo solicita el material. Si el mandril recibe accionamiento propio, un problema de sensor, señal, variador o freno del motor pertenece a otra cadena de diagnóstico.
Comparar accionamiento, expansión, carga y lazo como decisiones distintas
Qué indica un freno demasiado suelto
Observe el instante en que la enderezadora, niveladora o alimentador deja de tirar. Si el mandril continúa girando, el lazo crece de forma repentina o la tira sigue saliendo sin demanda, el freno puede no estar limitando suficientemente la inercia de esa bobina y ese ritmo.
También pueden aparecer capas flojas, desorden en el canto, tira acumulada o un reinicio inestable. Esos síntomas no prueban una causa única: el peso y el diámetro exterior de la bobina, la rigidez del material, la geometría del lazo y el patrón de arranque y paro cambian la energía que debe controlar el sistema.
Registre desde fuera del área protegida qué ocurre antes, durante y después del paro aguas abajo. Una secuencia continua ayuda a distinguir sobrecarrera mecánica de una nueva demanda de material, una trayectoria lateral o un cambio de velocidad que sólo coincide con el síntoma.
Qué indica un freno demasiado apretado
Cuando el freno opone demasiada resistencia, la carga se traslada a la máquina que arrastra. La tira puede permanecer demasiado tensa, la línea puede mostrar dificultad al acelerar y los rodillos de la enderezadora o del alimentador pueden patinar, vibrar o mover el material de forma irregular.
La resistencia visible tampoco demuestra por sí sola que el freno sea la causa. Material más rígido, bobina mal alineada, guías, presión de rodillos, recorrido de la tira o una capacidad de arrastre insuficiente pueden producir síntomas parecidos. Conviene comparar el comportamiento con el material y la bobina reales, no con una posición de mando aislada.
La UL-C ayuda a entender la separación de funciones: el mandril pasivo tiene freno mecánico, mientras un cabezal motorizado arrastra y endereza. Esa arquitectura específica no se transfiere a todas las máquinas, pero muestra por qué el desempeño debe revisarse entre el freno y el equipo que aplica la tracción.
Revisar una arquitectura con mandril pasivo y cabezal de arrastre
Cómo se relacionan freno, inercia y geometría del lazo
El lazo desacopla los cambios de ritmo entre la bobina y la máquina posterior. Si dispone de muy poca reserva, el equipo puede tirar casi directamente de la bobina y volver más sensible la línea a la inercia y a la resistencia del freno.
Un lazo demasiado grande tampoco es una solución general. Puede tocar el piso, desplazarse lateralmente, torcerse, rayarse o entrar con una trayectoria inestable. La distancia, la altura y las guías se definen con material, ancho, rigidez, velocidad, altura de entrada y disposición real.
Separe además dos síntomas que parecen iguales. En un equipo pasivo, el mandril puede seguir girando por inercia después de que desaparece el arrastre. En un desbobinador motorizado, continuar entregando material pese a una zona de paro puede involucrar sensor, señal, temporización o accionamiento. No se revisan con la misma hipótesis.
Separar la sobrecarrera pasiva de una falla de sensor o señal de paro
Cuándo conviene evaluar un desbobinador motorizado
Un desbobinador pasivo sólo es candidato cuando la máquina posterior puede aportar la tracción necesaria sin patinar, sobrecargarse ni perjudicar la superficie, y cuando el lazo puede absorber de forma estable los cambios de demanda. El resultado depende de toda la línea, no de que la bobina parezca ligera o pesada.
Conviene evaluar una alternativa motorizada cuando la inercia es difícil de controlar, la tira no admite la resistencia de arrastre, hay cambios frecuentes de velocidad, la superficie es sensible o la máquina posterior no debe cargar con la liberación de la bobina. Estas condiciones abren una revisión; no crean un umbral universal.
Accionamiento y expansión deben mantenerse separados. Una expansión hidráulica facilita sujetar o cambiar la bobina, pero no demuestra que el mandril sea motorizado. Del mismo modo, un doble cabezal resuelve preparación y cambio, pero todavía puede existir como familia pasiva o motorizada.
Continuar la comparación de accionamiento, expansión y manejo de bobina
Qué datos registrar antes de revisar el freno
Comparta el modelo exacto, fotos exteriores donde se identifiquen mandril, freno y posible accionamiento, y el manual o diagrama disponible. Añada material, espesor, ancho, superficie, peso, diámetro interior y diámetro exterior de la bobina.
Describa qué máquina arrastra la tira, la velocidad o SPM, el paso, el patrón de arranque y paro, y el espacio destinado al lazo. Indique el momento exacto del síntoma: al acelerar, durante el avance estable, cuando se detiene el equipo posterior o al reiniciar.
Un video continuo tomado desde fuera del área protegida debe mostrar la bobina, la salida de tira, el lazo y la máquina que arrastra, sin entrar al recorrido ni retirar guardas. Con esa evidencia HENLI puede ayudar a distinguir si corresponde revisar arquitectura, bobina, lazo, freno o capacidad de arrastre; cualquier intervención real queda sujeta al manual, al aislamiento de energía y a personal calificado.
Confirmar en la plataforma MT qué accionamiento y configuración se deben cotizar
Preguntas frecuentes
¿Qué hace el freno en un desbobinador no motorizado?
Aporta resistencia de retorno y ayuda a limitar la rotación por inercia cuando cambia o cesa la tracción de la máquina posterior. No sustituye un accionamiento propio ni estabiliza por sí solo la tensión.
¿Qué síntomas pueden indicar un freno demasiado suelto?
Son señales compatibles que el mandril siga girando después del paro aguas abajo, que el lazo crezca de golpe, que se aflojen las capas o se acumule tira. Deben confirmarse también bobina, material, lazo y patrón de arranque y paro.
¿Qué síntomas pueden indicar un freno demasiado apretado?
Puede observarse una tira demasiado tensa, dificultad al acelerar, patinaje, vibración o movimiento irregular en la máquina que arrastra. Esos síntomas también pueden venir de guiado, rodillos, material o capacidad insuficiente y no identifican una causa única.
¿Existe un ajuste fijo del freno para todas las bobinas?
No. Cambia con peso y diámetro de bobina, material, ancho, rigidez, velocidad, ritmo de paro, lazo y máquina posterior. La validación corresponde al modelo y al procedimiento real, con energía aislada y personal calificado.
¿El freno puede controlar por sí solo la geometría del lazo?
No. El freno influye en la resistencia y la inercia, pero el lazo también depende de distancia, altura, guiado, material, velocidad y demanda del equipo posterior. Todo ese recorrido debe validarse como un sistema.
¿Cuándo conviene considerar un desbobinador motorizado?
Cuando la máquina posterior no debe aportar toda la tracción, la inercia es difícil de controlar, el material o la superficie no admiten ese arrastre, o el ritmo exige una entrega activa. La decisión se confirma con la bobina, el lazo y la línea real.
