Primero identifique si no se detiene, no arranca o responde de forma intermitente
Un desbobinador que sigue girando con el lazo lleno, uno que no vuelve a arrancar cuando el lazo baja y uno que responde unas veces sí y otras no presentan síntomas distintos. Separarlos evita atribuir cualquier falla al sensor y permite revisar la secuencia correcta.
Registre desde una zona segura un ciclo continuo: arranque, formación del lazo, llegada a la zona de detección, señal visible y respuesta del equipo. Anote si el tambor se detiene tarde, mantiene velocidad, gira por inercia o recibe una nueva demanda del equipo aguas abajo.
Confirme que el lazo llega a la zona de detección
El sensor no puede ordenar el paro si la tira nunca entra en su zona de trabajo. La altura de entrada y salida, la amplitud del lazo, el espacio disponible, la velocidad y la demanda de la máquina siguiente cambian el punto donde la tira debe ser detectada.
Observe el recorrido sin entrar al área móvil del lazo. Si la reserva de material crece, pero se desplaza a un lado o se forma fuera del punto previsto, el problema puede estar en la geometría o en la integración de la línea, no en un componente eléctrico.
Ver cómo el MT usa la demanda de tira para ordenar marcha y paro

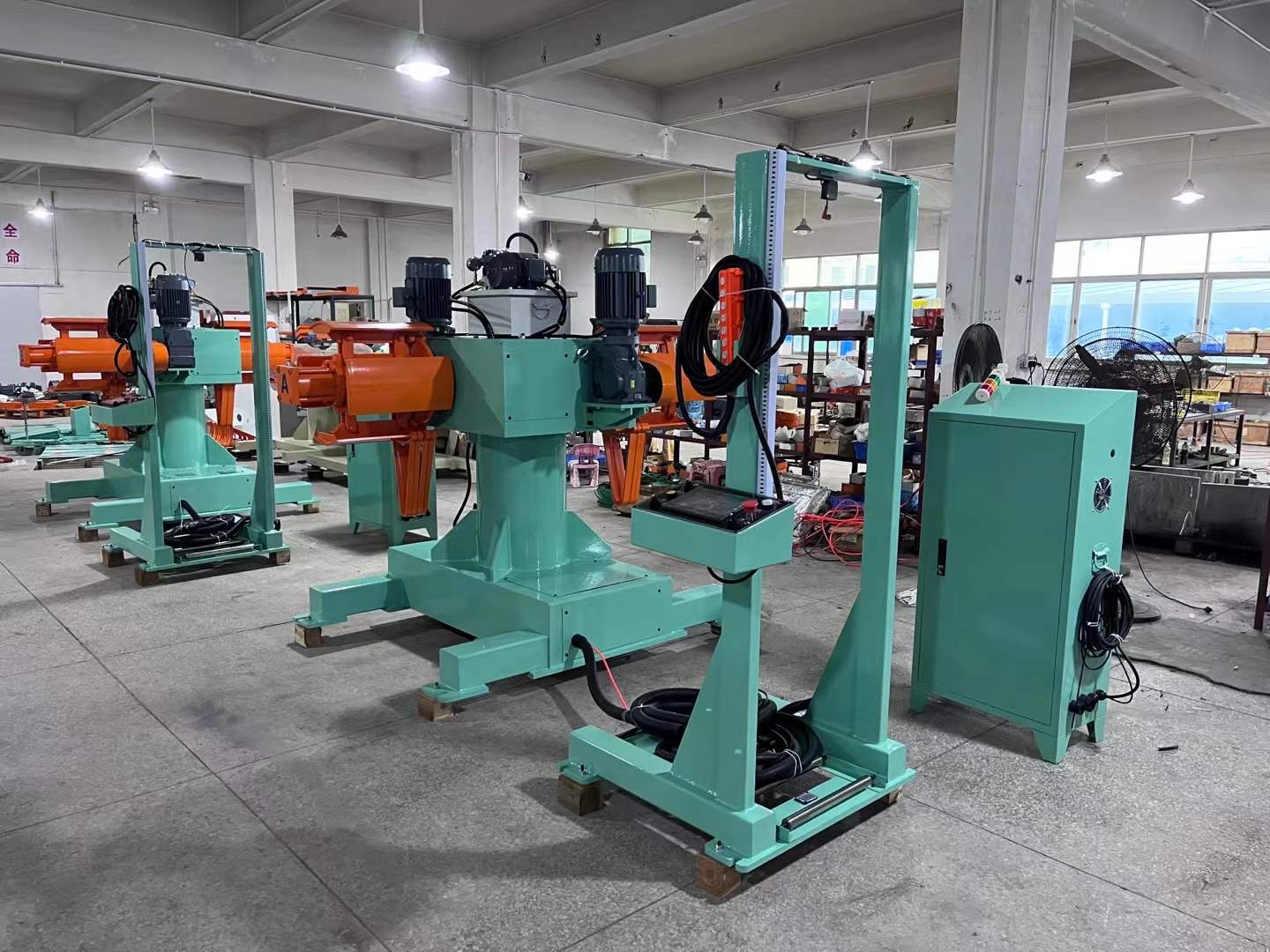

Varilla o marco de contacto: material, superficie y continuidad
En configuraciones que usan varilla o marco de contacto, la tira debe tocar el elemento previsto y permitir que el sistema genere la señal correspondiente. Esa lógica depende del diseño de control del modelo; no todos los desbobinadores detectan el lazo de la misma forma.
Con el equipo detenido y siguiendo el procedimiento de seguridad de la planta, pueden revisarse la posición del sensor, el recorrido visible de la tira, la limpieza de la superficie de contacto y el estado exterior del cable. Si el contacto ocurre pero la señal no cambia, la revisión interna corresponde a personal eléctrico calificado.
Revisar la configuración específica del desbobinador ligero CR
Qué cambia con película protectora, pintura o material no conductor
Una película protectora, una superficie pintada, una capa aislante o una acumulación importante de aceite pueden impedir que un sistema de contacto cierre la señal como se esperaba. También pueden producir una respuesta intermitente si solo un borde expuesto hace contacto.
No retire el recubrimiento del material como solución general. Primero confirme qué cara puede tocarse, si existe una zona conductora estable y qué método de detección fue previsto para esa superficie. Si la aplicación cambió, el sensor y su montaje deben volver a validarse como parte de la integración.
Ver opciones de detección que se evalúan en desbobinado pesado
Señal y temporización: revisión por personal calificado
Si el indicador de detección cambia, pero el tambor continúa girando o se detiene con retraso, la cadena puede incluir temporización, relevadores intermedios, selector de modo, alimentación de control, variador, freno o inercia mecánica. El síntoma por sí solo no demuestra cuál de esos elementos es la causa.
No abra el gabinete, mida con tensión presente ni cambie el tiempo del relevador por tanteo. Un técnico calificado debe aislar las fuentes de energía, usar el diagrama exacto del equipo y comprobar la señal desde la entrada del sensor hasta la orden de paro antes de sustituir componentes.
Aplicar el mismo principio de separar señal, mecánica y proceso
Cuándo evaluar detección fotoeléctrica o un microinterruptor
Cuando la superficie no permite una detección de contacto estable, puede evaluarse un sensor fotoeléctrico, un microinterruptor u otra arquitectura. La elección depende de reflectividad, aceite, polvo, vibración, amplitud del lazo, velocidad, distancia, espacio y punto real que debe detectarse.
Una alternativa sin contacto no es automáticamente mejor ni sirve con el mismo ajuste en todas las líneas. Los sistemas de alta velocidad o doble cabezal pueden usar una lógica de control distinta; esa configuración debe compararse con el material, el recorrido y la respuesta requerida en el proyecto.
Conocer una arquitectura de lazo para producción de alta velocidad
Datos que HENLI necesita para revisar la integración
Comparta el modelo y la disposición de la línea, el síntoma exacto, un video continuo del desbobinador, el lazo, el sensor y la demanda aguas abajo, además de fotos del montaje y de los indicadores visibles. Añada material, ancho, espesor, superficie, aceite, pintura o película, así como peso, diámetro interior y exterior de la bobina.
Indique también velocidad de línea o SPM, espacio de lazo, equipo aguas abajo y tipo de sensor o diagrama disponible. Con esa secuencia HENLI puede ayudar a localizar qué tramo —lazo, detección, señal o accionamiento— debe validar el personal responsable antes de cambiar componentes.
Preguntas frecuentes
¿Por qué el desbobinador no se detiene aunque la tira toque la varilla?
El contacto visible no confirma por sí solo que la señal llegue a la orden de paro. Deben comprobarse la zona de detección prevista, la continuidad que exige ese diseño, la superficie del material y, por personal calificado, la cadena de señal, temporización y accionamiento.
¿La película protectora puede bloquear la señal?
Sí, una película o capa aislante puede impedir el cierre de un circuito de contacto. Debe confirmarse la superficie real y el método de detección previsto; retirar la película no es una solución universal.
¿Un sensor fotoeléctrico siempre es mejor?
No. Puede ser adecuado cuando el contacto no es estable, pero su selección depende de la superficie, reflectividad, aceite, polvo, vibración, geometría, velocidad y espacio del lazo.
¿Debe ajustarse el relevador de tiempo sin revisar primero el lazo?
No. Primero se confirma que el lazo llegue a la zona correcta y que el sensor cambie de estado. La temporización y los componentes internos solo deben revisarse con energía aislada, diagrama correcto y personal eléctrico calificado.
¿La misma lógica sirve para todos los desbobinadores?
La secuencia de diagnóstico puede orientar, pero la lógica concreta cambia según modelo, sensor, variador, freno, material y equipo aguas abajo. La decisión final debe basarse en el esquema y la configuración reales.
¿Qué video y datos debo enviar a HENLI?
Envíe un video continuo desde el arranque hasta el síntoma, mostrando desde una zona segura el tambor, el lazo, el sensor, los indicadores visibles y la demanda aguas abajo. Añada modelo, material, superficie, bobina, velocidad, espacio y tipo de sensor.
