¿Qué ocurre en una línea de insert molding con terminales SMD?

La tira metálica llega desde un carrete o sistema de desbobinado, pasa por guías y entra en el molde de inyección. El molde posiciona el inserto, cierra, inyecta el polímero, enfría y abre antes de liberar la sección terminada.

Después del moldeo, la tira puede continuar hacia inspección, corte o rebobinado. Por eso la aplicación no se define únicamente como alimentación: también debe controlar la salida del producto sobremoldeado sin transferir tensión indeseada al molde.

¿Por qué usar alimentación por arrastre detrás del molde?

Una tira delgada puede pandearse si se empuja a través de una trayectoria larga o con resistencia variable. Un alimentador colocado aguas abajo tira del material y ayuda a mantenerlo extendido entre las guías cuando el proceso y el troquel permiten esa arquitectura.

El arrastre no corrige por sí solo una guía mal alineada, un paso incorrecto o una tira dañada. Debe confirmarse cuánto esfuerzo admite el portador, dónde puede sujetarse y si la pieza moldeada soporta el contacto posterior.

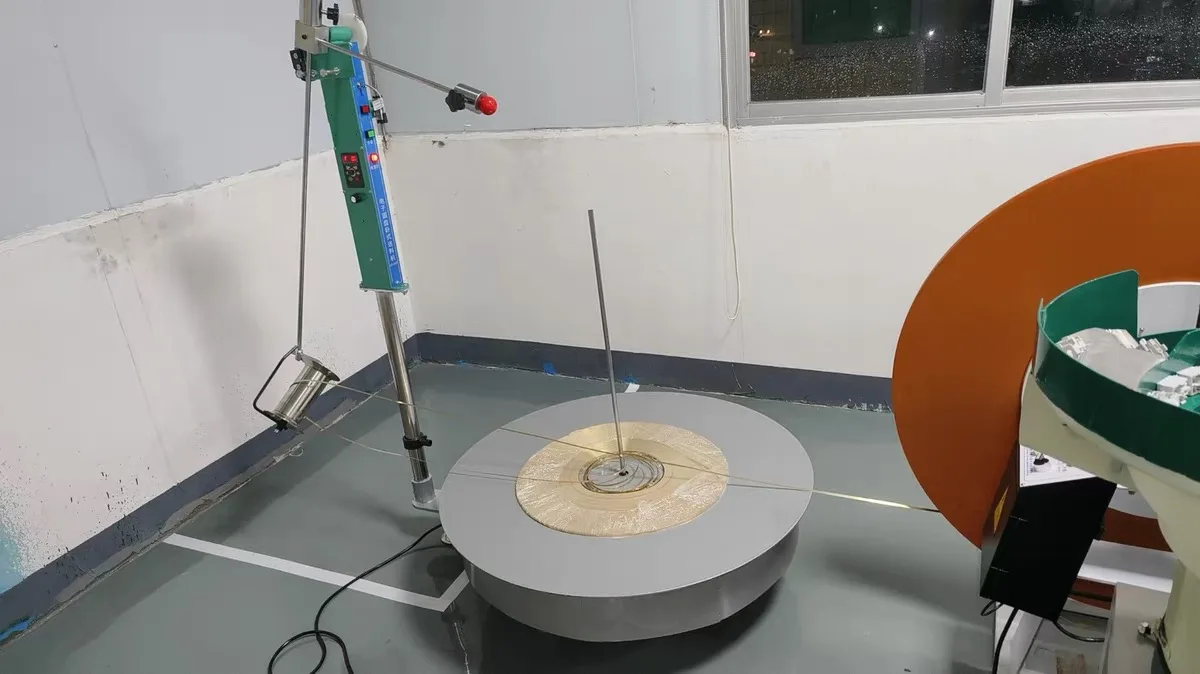

Tira metálica guiada desde un sistema de desbobinado hacia un proceso automático
La imagen muestra una ruta de tira estrecha; en insert molding deben definirse además molde, guiado del terminal y punto de arrastre.

¿Cómo se coordina el alimentador con el molde de inyección?

La secuencia necesita estados verificables: molde abierto, expulsión terminada, tira liberada, avance autorizado, posición alcanzada y molde habilitado para cerrar. Cada señal debe tener origen, destino, nivel normal y respuesta a fallo documentados.

El avance puede programarse por paso o por una secuencia de longitudes según el diseño del portador. Antes de cerrar el molde conviene confirmar la condición que realmente demuestra posición, en lugar de depender solo del tiempo transcurrido.

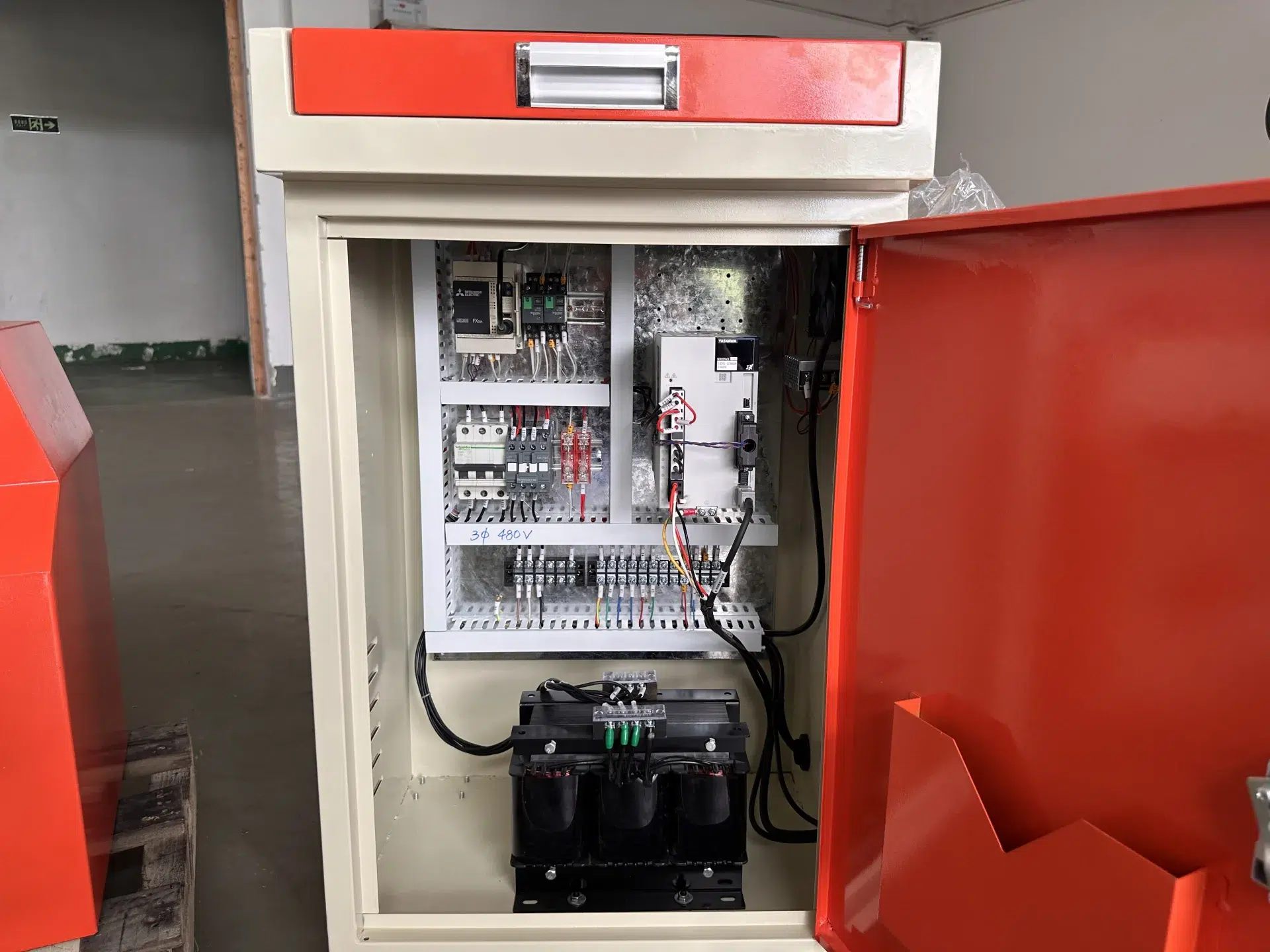

Gabinete eléctrico de un alimentador servo para coordinar señales de proceso
Control y señales deben tratar el alimentador, el molde y la salida de tira como una secuencia común.

¿Qué debe revisarse en guiado, sujeción y superficie?

Mapee todas las zonas de contacto desde el carrete hasta la salida: rodillos, guías laterales, soporte del molde, pinzas, sensores y rebobinador. Identifique dónde se permite tocar el portador y qué áreas del terminal o del plástico deben permanecer libres.

Revise rebabas, recubrimiento, deformación, contaminación y orientación. La presión de rodillos debe generar tracción suficiente sin marcar, cerrar el perfil ni desplazar el terminal respecto de su referencia.

¿Cómo evitar que el rebobinado altere la posición del inserto?

El rebobinador no debe imponer una tensión que compita con el alimentador o mueva la tira dentro de la ventana de posicionamiento. Puede necesitar un pequeño buffer, control de tensión, rodillos de guía o una secuencia desacoplada según el producto.

Defina diámetro de núcleo, sentido, ancho útil, protección entre capas, criterio de carrete lleno y retirada. Una salida inestable puede aparecer como error de paso aunque el alimentador haya ejecutado correctamente su movimiento.

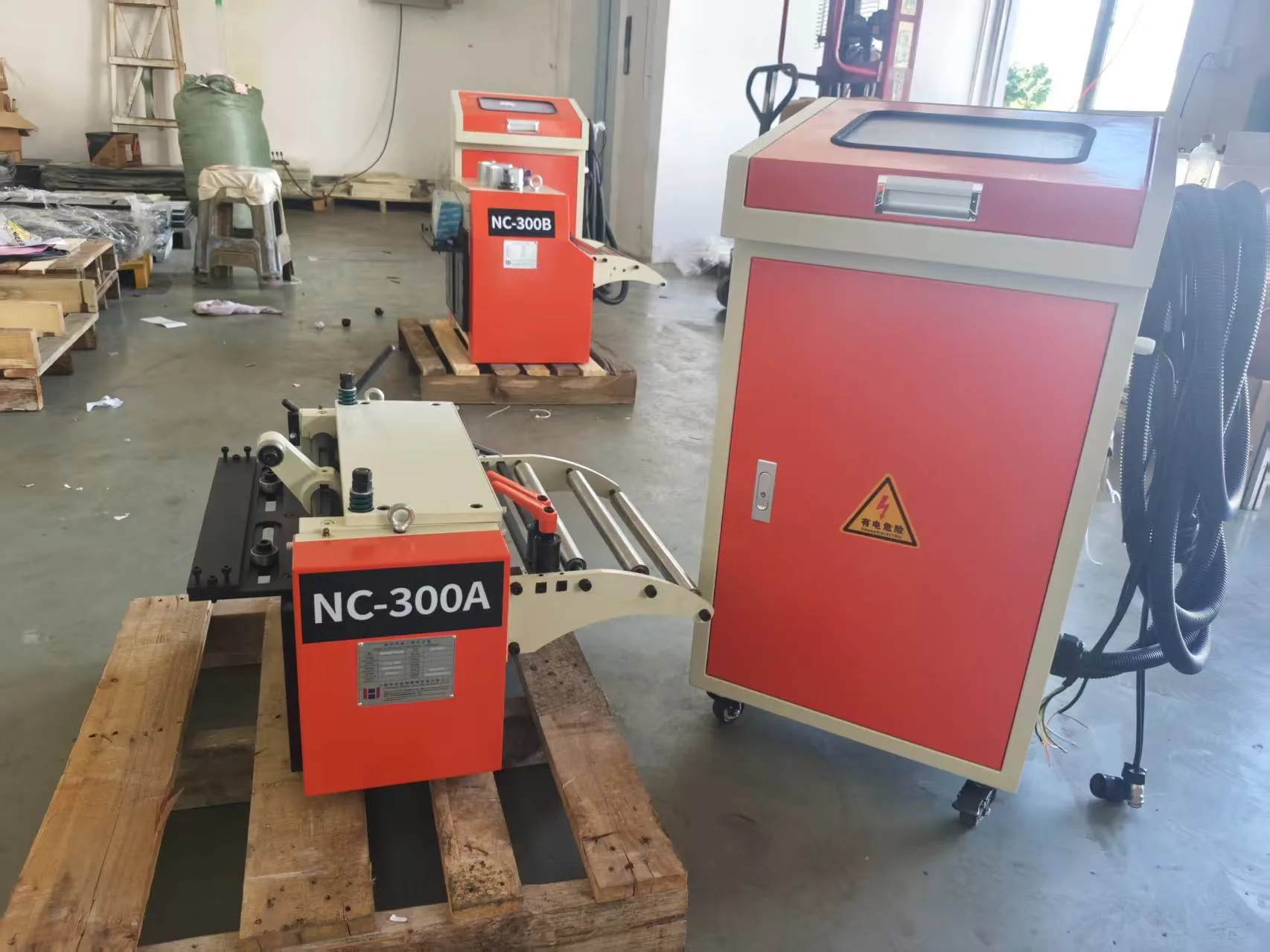

Varios alimentadores servo NC preparados para aplicaciones de tira estrecha
La arquitectura final se selecciona por tira, molde, paso, función de arrastre y manejo de la salida.

¿Cómo se acepta una línea con terminales y plástico reales?

Pruebe arranque, producción estable, paro, reinicio, carrete próximo a vacío y condición de salida llena. Mida la posición del inserto en la pieza, observe daño de tira, marcas, deformación, atasco y repetibilidad del avance.

La aceptación debe conservar receta, material, carrete, molde, velocidad, señales, muestras y resultados. Si cambian terminal, plástico, geometría del portador o molde, la nueva combinación necesita una revisión controlada.

Entradas para especificar alimentación por arrastre

ÁreaDato que debe definirseEvidencia útil
TiraMaterial, ancho, espesor, paso y portadorPlano y muestra real
MoldeEntrada, referencia, cierre, expulsión y aperturaPlano de interfaz y video del ciclo
AlimentadorFunción de arrastre, contacto, liberación y recetaPrueba con tira representativa
ControlPermisos, señales, fallos y reinicioMatriz de señales
SalidaRebobinado, tensión, núcleo y carrete llenoMuestra terminada y layout

Antes de solicitar una configuración

  • Enviar tira, terminal y pieza sobremoldeada
  • Indicar paso, velocidad y secuencia del molde
  • Definir zona permitida de sujeción
  • Dibujar entrada, molde, alimentador y salida
  • Describir rebobinado o corte posterior

Antes de liberar producción

  • Validar permisos de molde y avance
  • Medir posición del inserto
  • Inspeccionar marcas y deformación
  • Probar paro, reinicio y carrete lleno
  • Guardar receta y muestras aceptadas

Preguntas frecuentes

¿El alimentador debe colocarse siempre después del molde?

No. La posición depende de rigidez de tira, trayectoria, molde, zonas de contacto y control de salida. El arrastre se usa cuando resuelve un problema real de empuje o tensión.

¿Puede usarse un alimentador servo NC?

Puede ser una opción cuando se necesita programar el paso y coordinar señales, pero deben confirmarse contacto, liberación, velocidad y función de arrastre para la tira real.

¿Cómo se confirma la posición antes de cerrar el molde?

Mediante la combinación acordada de posición del alimentador, referencia mecánica, sensor o condición del molde. La lógica debe validarse con el proceso real.

¿El rebobinador puede tirar directamente de la tira?

No debe asumirse. Su tensión puede alterar posición o dañar el producto; alimentador, buffer y rebobinador necesitan funciones claramente separadas.

¿Qué provoca deformación de terminales?

Presión de contacto, guía desalineada, tensión excesiva, rebaba, atasco, cierre fuera de posición o transferencia incorrecta pueden contribuir.

¿Qué muestra conviene enviar para cotizar?

Tira completa, terminal, pieza moldeada, carrete y video del ciclo ayudan a definir contacto, paso, secuencia y salida.
