¿Qué cambia cuando se instala otro troquel?
Aunque la prensa y el alimentador sean los mismos, cada troquel puede exigir una altura de entrada, un paso, una referencia lateral, una ventana de avance y una liberación diferentes. También pueden cambiar el ancho de tira, la posición del piloto, la rigidez del material y la salida del recorte.
Por eso no conviene recuperar una receta solo por el nombre de la pieza. Identifique versión de troquel, material, bobina, prensa y alimentador; después compare esos datos con la última condición aprobada.
¿Cómo se prepara el cambio de forma segura?
Detenga la producción, descargue la condición peligrosa y aplique el procedimiento de bloqueo o modo de ajuste autorizado para prensa y alimentador. El acceso a rodillos, transmisión, troquel y zona de piloto debe seguir los manuales de los equipos y las reglas de la planta.
Antes de mover una referencia, registre la receta anterior, la posición de guías y la altura disponible. Confirme además que bobina, enderezadora, lazo y salida de recorte no impondrán tensión durante la prueba.
¿Cómo se alinean altura, tira y rodillos?
La tira debe llegar al troquel sin escalón, torsión ni apoyo lateral forzado. Verifique la altura de paso con una referencia física adecuada, la alineación del centro de tira y el recorrido entre enderezadora, alimentador, guías y matriz.

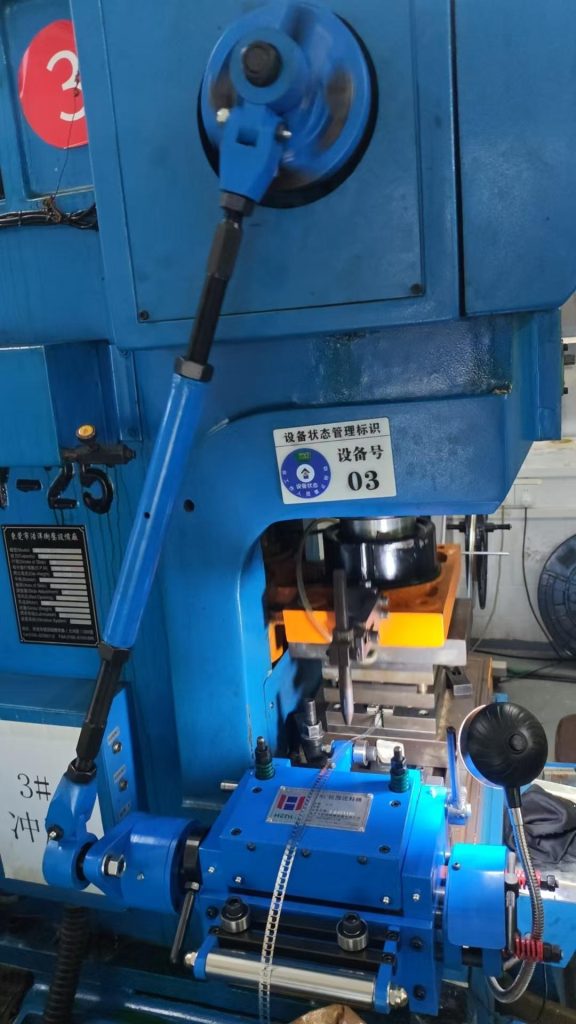

Ajuste la separación y la presión de contacto para obtener tracción sin aplastar, marcar o hacer patinar el material. En un alimentador mecánico, revise también transmisión, articulaciones y recorrido según el modelo; un cambio de altura puede modificar la geometría del accionamiento.

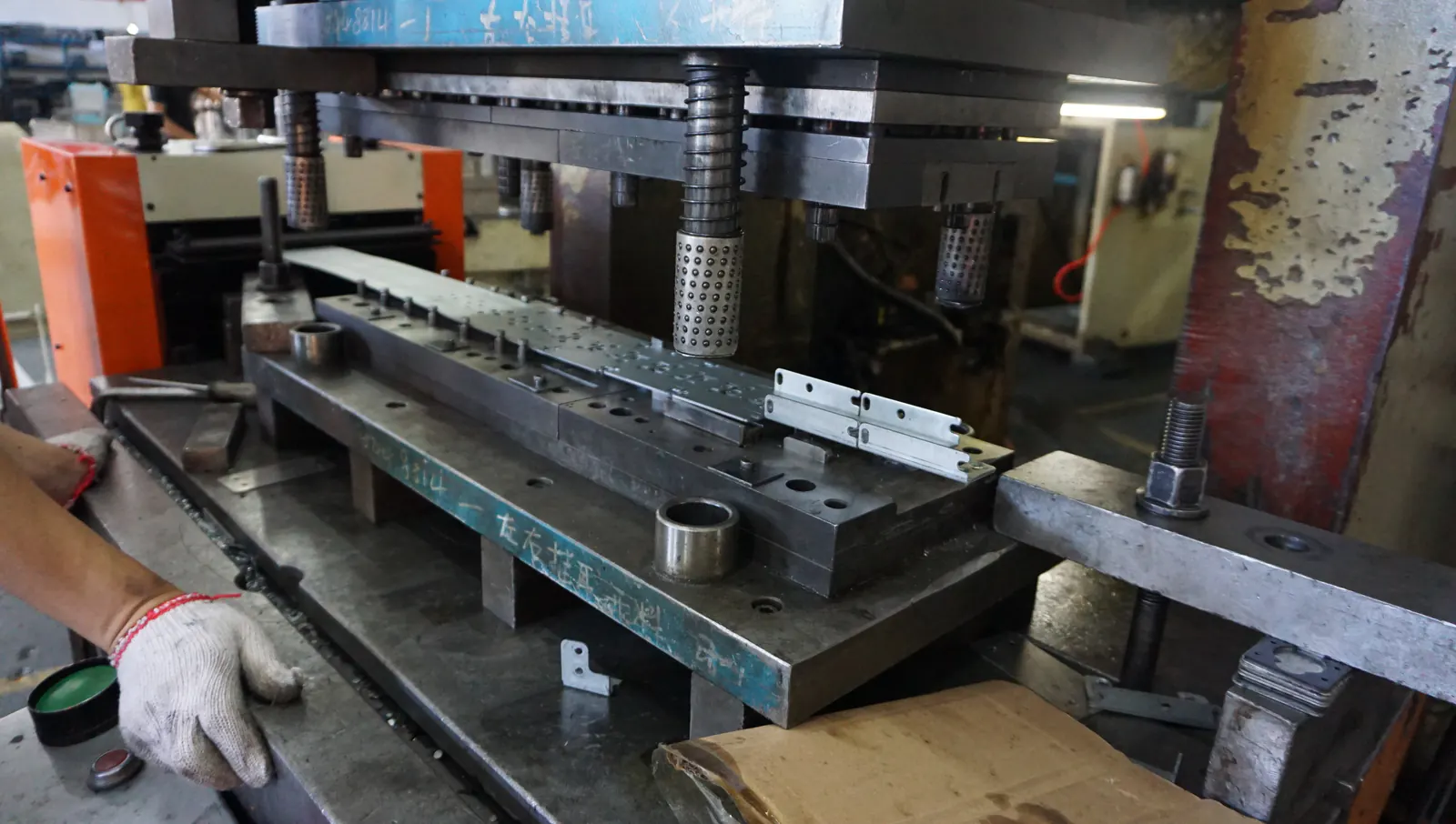

¿Cómo se validan paso, avance y liberación del piloto?
Defina el paso desde el desarrollo de tira y la referencia del troquel, no desde una pieza suelta. Compruebe primero el desplazamiento sin golpe y mida varias alimentaciones para detectar deslizamiento o error acumulado.
La alimentación debe terminar antes de que el troquel interfiera con la tira. Si existe piloto, la liberación debe permitir la corrección prevista sin perder control del material. El punto exacto depende de prensa, troquel y alimentador; no existe un ángulo o una holgura universal que pueda copiarse entre máquinas.
¿Qué secuencia reduce el riesgo durante la primera prueba?
Use avance controlado para comprobar entrada, centro, paso y salida. Continúe con ciclo único y pocas piezas, inspeccionando piloto, marcas de rodillo, rebaba, deformación, recorte y cualquier señal de alimentación incorrecta.
Aumente el ritmo por etapas solo después de aprobar la condición anterior. Mida piezas de inicio y de régimen, y repita después de una parada y reinicio; una receta que funciona solo durante el primer ciclo todavía no está validada.
¿Qué debe quedar documentado para el próximo cambio?
Guarde versión de troquel, material, ancho, espesor, paso, altura de línea, guías, presión de contacto, condición de liberación, señales, velocidad aprobada y método de medición. Añada fotografías de las referencias que el siguiente turno pueda reproducir.
Registre también límites: qué no debe modificarse, qué necesita autorización y qué síntoma obliga a detener la prueba. La mejor receta no es la que contiene más números, sino la que relaciona cada ajuste con una evidencia y un responsable.
Secuencia de puesta a punto después del cambio de troquel
| Área | Qué confirmar | Evidencia de aceptación |
|---|---|---|
| Identidad | Troquel, tira, prensa y alimentador | Hoja de cambio y receta correcta |
| Ruta | Altura, centro, guías y ausencia de tensión | Tira entra libre y estable |
| Contacto | Separación, presión y limpieza de rodillos | Sin patinaje, marca ni deformación |
| Movimiento | Paso, ventana de avance y liberación | Medición repetida y piloto libre |
| Producción | Ciclo único, reinicio y ritmo por etapas | Piezas y tira dentro del criterio acordado |
Antes del primer ciclo
- Confirmar versión de troquel y desarrollo de tira
- Aplicar el procedimiento seguro de cambio y ajuste
- Verificar altura, centro y trayectoria del material
- Cargar paso y señales de la receta correcta
- Retirar herramientas y comprobar protecciones
Antes de liberar producción
- Medir varias alimentaciones y piezas
- Comprobar piloto y liberación sin interferencia
- Inspeccionar marcas, rebaba y deformación
- Probar paro, reinicio y aumento de ritmo
- Guardar receta, muestra y registro de aprobación
Preguntas frecuentes
¿Puede reutilizarse la receta del troquel anterior?
Solo como referencia si material, tira, troquel, prensa y alimentador coinciden. Debe verificarse antes de producir y quedar vinculada con la versión correcta.
¿Existe una holgura universal entre rodillos?
No. Depende del material, espesor, superficie, arquitectura del alimentador y método del fabricante. Se ajusta según documentación y prueba controlada.
¿Cómo sé si el piloto está corrigiendo la tira?
La liberación debe permitir la corrección prevista sin arrastre ni pérdida de control. Se confirma observando la secuencia autorizada y midiendo la posición resultante.
¿Por qué el paso es correcto en vacío pero falla al estampar?
Puede intervenir tensión del lazo, deslizamiento, presión, liberación, piloto, entrada al troquel, recorte o deformación de la tira durante el golpe.
¿Cuándo debe detenerse la prueba?
Ante interferencia, alimentación incorrecta, ruido anormal, marca creciente, piloto forzado, protección abierta o cualquier condición definida por el procedimiento de seguridad.
¿Qué datos necesita el proveedor para revisar el cambio?
Modelo de prensa y alimentador, troquel, tira, material, paso, SPM, altura, señal, liberación, fotos, video y defecto observado.
