¿Por qué una bobina puede rayarse en sus últimas vueltas?
Al inicio, muchas capas y una masa mayor ayudan a mantener el paquete estable. Cerca del núcleo quedan menos vueltas y la relación entre fuerza de sujeción, expansión del mandril, inercia y tracción de la tira cambia. Si dos capas se desplazan bajo presión, puede aparecer rozamiento sobre una superficie que antes salía limpia.
Este mecanismo no debe suponerse por la ubicación de la marca. Primero confirme que el defecto nace antes de la enderezadora y que se concentra en un diámetro o número de vueltas repetible.
¿Cómo distinguir rozamiento entre capas de otras rayas?
Limpie e inspeccione una sección antes de que entre en rodillos o guías. Compare dirección, separación, profundidad y cara afectada con los puntos de contacto de la línea. Una raya que ya está presente al salir de la bobina orienta la revisión hacia almacenamiento, telescopado, partículas, mandril o movimiento entre capas.
Si la marca aparece después, revise rodillos, guías laterales, presión, suciedad, rebaba, lubricación y troquel. Use muestras identificadas de principio, mitad y final; mezclar piezas impide relacionar el defecto con el diámetro restante.
¿Qué papel tienen el mandril y la expansión hidráulica?
El mandril debe sujetar el diámetro interior sin deformarlo ni permitir deslizamiento. En algunas configuraciones, la posición del mecanismo de expansión o la presión disponible puede vigilarse para detectar cambios durante el proceso. Eso no significa que todos los desbobinadores utilicen el mismo sensor o la misma estrategia.
Registre presión, posición disponible, estado de segmentos, contacto con el núcleo y cualquier movimiento axial. Si se sospecha expansión adicional cerca del final, la revisión y modificación corresponden al fabricante o a personal hidráulico y mecánico competente.

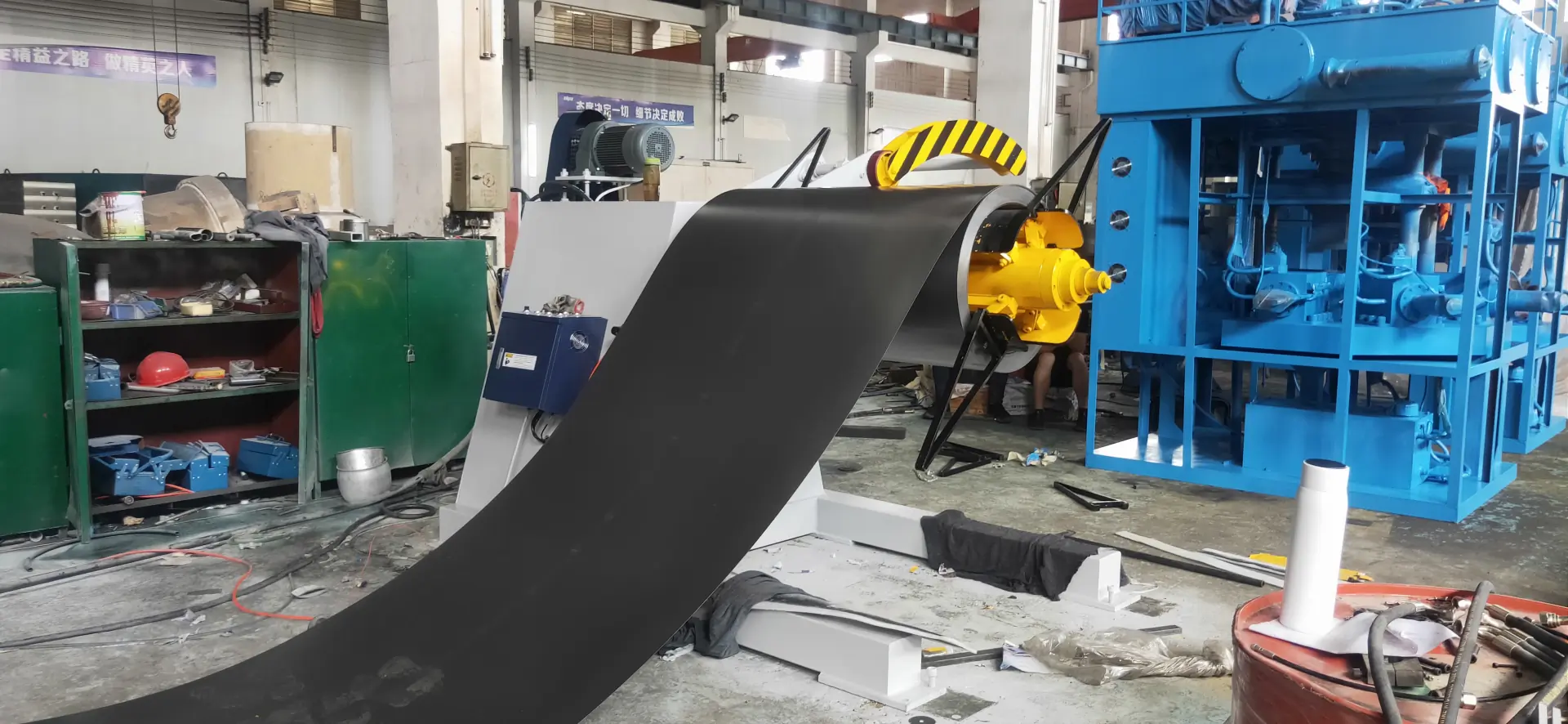

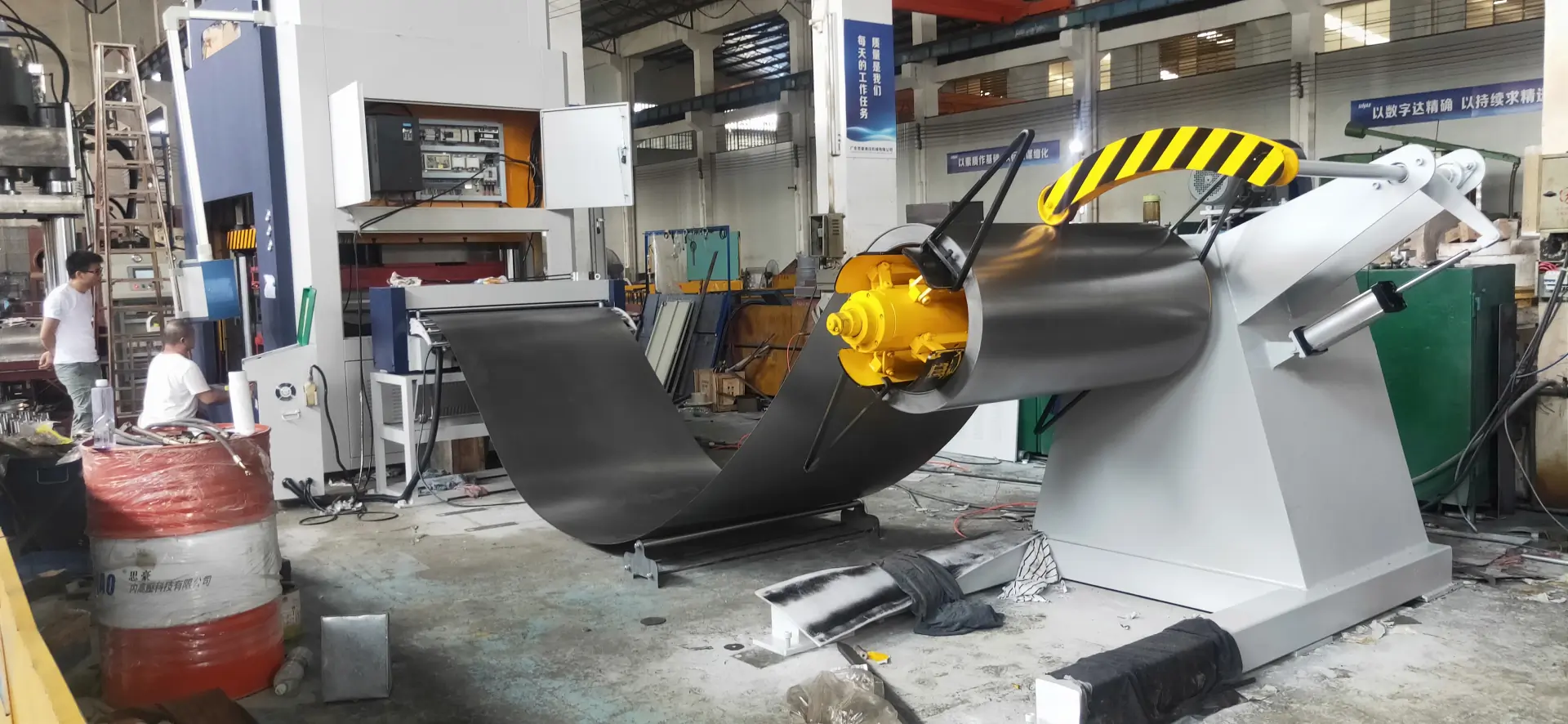

¿Cómo influyen el brazo presor, la velocidad y el lazo?
El brazo presor ayuda a contener el paquete durante carga y desenrollado según la configuración. Una presión inadecuada, un punto de contacto incorrecto o una liberación mal coordinada pueden permitir que las últimas vueltas se aflojen o se desplacen.
El desbobinador tampoco debe competir con el alimentador. Arranques bruscos, sobrevelocidad, lazo demasiado alto o demasiado bajo y tirones de la enderezadora cambian la tensión de la tira. Revise sensor de lazo, variador, frenado y secuencia antes de atribuir todo al mandril.
¿Cómo se confirma la causa sin desperdiciar otra bobina?
Marque intervalos de diámetro restante y conserve muestras antes y después de cada punto. Registre velocidad, presión, posición, brazo presor, lazo, parada y reinicio. Una cámara orientada a la salida de bobina puede mostrar cuándo aparece el movimiento relativo.
Cambie una variable por vez mediante un procedimiento aprobado. Si se modifican simultáneamente presión, velocidad y sensor de lazo, una mejora no demostrará cuál fue la causa. La prueba debe incluir nuevamente la zona final donde aparecía el defecto.
¿Cuándo conviene añadir monitoreo o modificar el desbobinador?
Si la prueba demuestra que la posición o expansión del mandril cambia y provoca movimiento entre capas, puede evaluarse monitoreo de posición, control hidráulico, limitación mecánica u otra solución diseñada para la máquina. La elección depende del núcleo, estructura, circuito y riesgo del material.
Si la causa real es lazo, brazo presor, frenado, contaminación o bobina telescopada, añadir un sensor al mandril no resolverá el problema. Prepare evidencia y datos de bobina antes de solicitar un retrofit o un nuevo desbobinador.
Patrones de raya y primera área de revisión
| Patrón observado | Área inicial | Evidencia que conviene registrar |
|---|---|---|
| Solo en últimas vueltas | Mandril, capas, brazo presor y tensión | Diámetro restante y momento de aparición |
| Desde el inicio de bobina | Material recibido, almacenamiento y ruta completa | Muestra antes de entrar en la línea |
| Separación igual a un rodillo | Rodillo, partícula o presión | Paso de marca y superficie de contacto |
| Después de parada o arranque | Variador, freno, lazo y secuencia | Video, velocidad y estado de señales |
| Marca lateral o telescopado | Centrado, topes y movimiento axial | Posición de bobina y cara afectada |
Registro de diagnóstico
- Separar muestras de inicio, mitad y final
- Inspeccionar tira antes de los primeros rodillos
- Anotar diámetro restante y cara afectada
- Registrar presión, posición y brazo presor
- Grabar lazo, arranque, parada y desenrollado
Datos para revisar un retrofit
- Modelo y estructura del desbobinador
- Peso, ancho, ID y OD de bobina
- Material, espesor y acabado
- Circuito de expansión y control de lazo
- Fotos, muestras, video y patrón de la raya
Preguntas frecuentes
¿Toda raya al final de bobina viene del mandril?
No. También pueden intervenir capas contaminadas, telescopado, brazo presor, lazo, frenado, rodillos, guías o material recibido.
¿Más presión hidráulica evita que la bobina patine?
No debe aumentarse por intuición. Una presión incorrecta puede dañar núcleo, mecanismo o material. Siga la especificación del equipo y confirme la causa.
¿Un sensor de posición elimina automáticamente las rayas?
No. Puede aportar monitoreo o control si la expansión es la causa demostrada, pero no corrige suciedad, guía, tensión, telescopado o defecto de bobina.
¿Cómo sé si la raya nace entre capas?
Inspeccione la tira inmediatamente al salir de la bobina y relacione la marca con el diámetro restante, antes de que toque rodillos o guías posteriores.
¿El variador de frecuencia puede ayudar?
Puede suavizar movimiento y estabilizar el lazo en una configuración adecuada, pero debe coordinarse con sensor, freno, alimentador y dinámica real.
¿Qué debe enviarse al fabricante?
Modelo, circuito, bobina, material, fotos de la marca, muestras identificadas, video del final, presión, posición disponible, lazo y secuencia de operación.
