¿Por qué una tira delgada puede fallar al empujarla?
Entre el alimentador y el troquel, una tira con poca rigidez puede arquearse ante una fuerza de compresión. Guías largas, diferencia de altura, fricción, material perfilado o una entrada estrecha aumentan la tendencia a formar ondas o pandeo.
Antes de cambiar la arquitectura, confirme que el problema no nace en mala planitud, guías, rodillos, tensión de bobina o entrada al troquel. Un soporte o recorrido corregido puede resolver algunos casos sin trasladar el alimentador.
¿Qué cambia cuando el alimentador tira desde la salida?
El punto de accionamiento posterior mantiene la sección anterior bajo una tracción controlada durante el avance. Esto puede estabilizar una tira continua que se doblaba al ser empujada, pero transmite fuerzas a través del troquel y del material procesado.
La secuencia debe considerar cuándo sujeta, avanza y libera el sistema respecto de la prensa y del piloto. Una tracción excesiva o activa en el momento incorrecto puede deformar el portador, desplazar el paso o dañar estaciones.
¿Qué procesos pueden evaluar una configuración de tracción?
Puede estudiarse en tira fina, material blando, lámina magnética, terminales, conectores, piezas en portador o ciertos trabajos donde el esqueleto sale continuo. La geometría final debe conservar una sección capaz de transmitir movimiento sin dañarse.
Si las piezas se separan, el residuo se corta o la tira pierde continuidad dentro del troquel, se necesita otra solución: guía intermedia, soporte, alimentador de entrada, doble servo o sistema de salida dedicado.
¿Qué alimentadores pueden trabajar en modo de tracción?
Según diseño, pueden evaluarse alimentadores neumáticos, servo o sistemas especializados de alimentación y tracción. Un alimentador mecánico puede estar limitado por la posición del accionamiento y del mecanismo de liberación.
No invierta simplemente el sentido de una máquina. Confirme transmisión, control, sujeción, seguridad, estructura y capacidad con el fabricante del equipo y con el diseño del troquel.
¿Cómo se controla la tensión a través del troquel?
La fuerza de tracción debe superar fricción y mover la tira sin estirarla. Se revisan presión de contacto, aceleración, liberación, guiado, salida de residuo y cualquier devanado posterior que pueda sumar otra tensión.
El piloto corrige posición, pero no debe luchar contra un alimentador bloqueado. Valide la liberación en ciclo único y observe si los agujeros piloto, puentes o portadores muestran elongación, rebaba anormal o deformación.

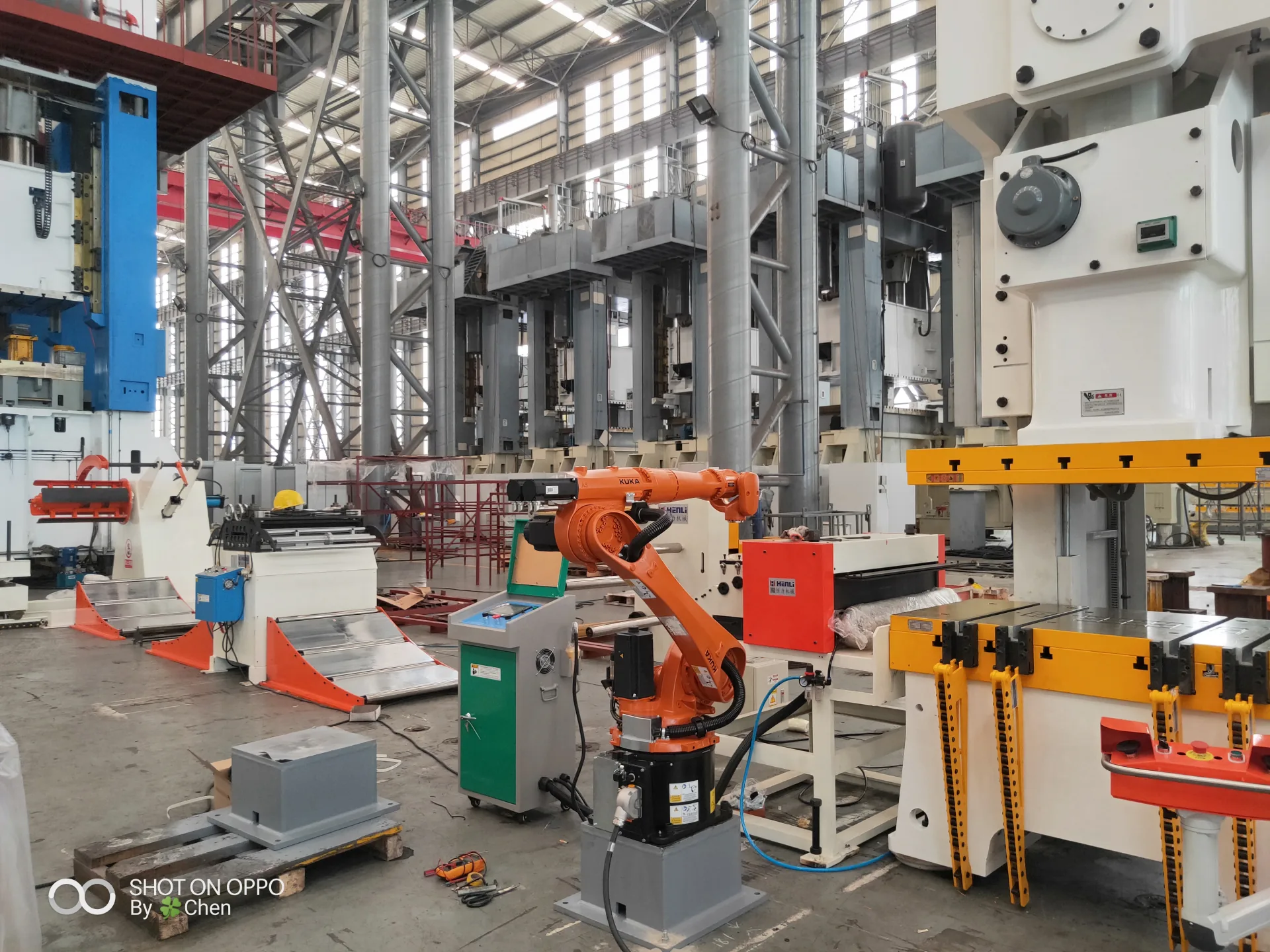

¿Cómo debe diseñarse la zona posterior de la prensa?
Reserve espacio para alimentador, guías, protección, acceso, producto y residuo. La salida puede necesitar rebobinador, cortador, contenedor, robot o transferencia, y cualquiera de ellos puede cambiar la tensión sobre la tira.
Las protecciones deben controlar puntos de atrapamiento y acceso al troquel sin crear una ruta de material imposible de mantener. La evaluación de riesgo incluye ambos lados de la prensa.
¿Qué debe probarse antes de aprobar la solución?
Compare la condición actual con una prueba controlada: pandeo, paso, superficie, tensión, agujero piloto, portador, salida y residuo. Mida varias piezas en ciclo único y a velocidades crecientes.
Incluya parada, reinicio, extremo de bobina y cambio de lote. Documente fuerza o ajuste autorizado, receta, guías, muestra de material y criterio de rechazo para impedir que futuros turnos aumenten tracción por intuición.
Cuándo evaluar empuje, tracción u otra arquitectura
| Condición | Arquitectura a evaluar | Punto crítico |
|---|---|---|
| Tira rígida y ruta corta | Empuje convencional | Planitud y guía |
| Tira delgada que pandea | Tracción posterior | Continuidad y tensión |
| Necesidad de controlar entrada y salida | Doble servo | Coordinación y liberación |
| Producto cortado dentro del troquel | Guía o manejo independiente | Pérdida de continuidad |
| Residuo tira de la pieza | Desacoplar, cortar o rebobinar | Tensión posterior |
Requisitos del proceso
- Tira o portador continuo
- Material y rigidez
- Paso, piloto y troquel
- Fuerza de tracción permitida
- Salida de producto y residuo
- Espacio posterior
Aceptación
- Sin pandeo ni estiramiento
- Paso repetible
- Piloto libre durante corrección
- Superficie y portador sin daño
- Parada y reinicio
- Salida estable
Preguntas frecuentes
¿Tirar del material siempre evita el pandeo?
Puede reducir compresión, pero no corrige mala planitud, guías forzadas, fricción, altura incorrecta ni una tira sin continuidad.
¿Puede colocarse cualquier alimentador después de la prensa?
No. Deben verificarse accionamiento, dirección, control, liberación, soporte, protección y compatibilidad con el proceso.
¿La tracción puede deformar la tira?
Sí. Material delgado o blando puede estirarse, estrecharse o deformar el portador si la fuerza o el momento son incorrectos.
¿Qué ocurre si la pieza se separa dentro del troquel?
La pieza ya no puede transmitir tracción. Debe evaluarse el esqueleto continuo, otra ruta de salida o una arquitectura diferente.
¿Se necesita liberación para piloto?
Cuando el piloto corrige posición, el sistema debe permitir esa corrección según el diseño del troquel y la secuencia aprobada.
¿Qué video ayuda a evaluar la idea?
Entrada al troquel, pandeo actual, ciclo de prensa, salida continua, residuo, alimentador y cualquier rebobinador o cortador posterior.
