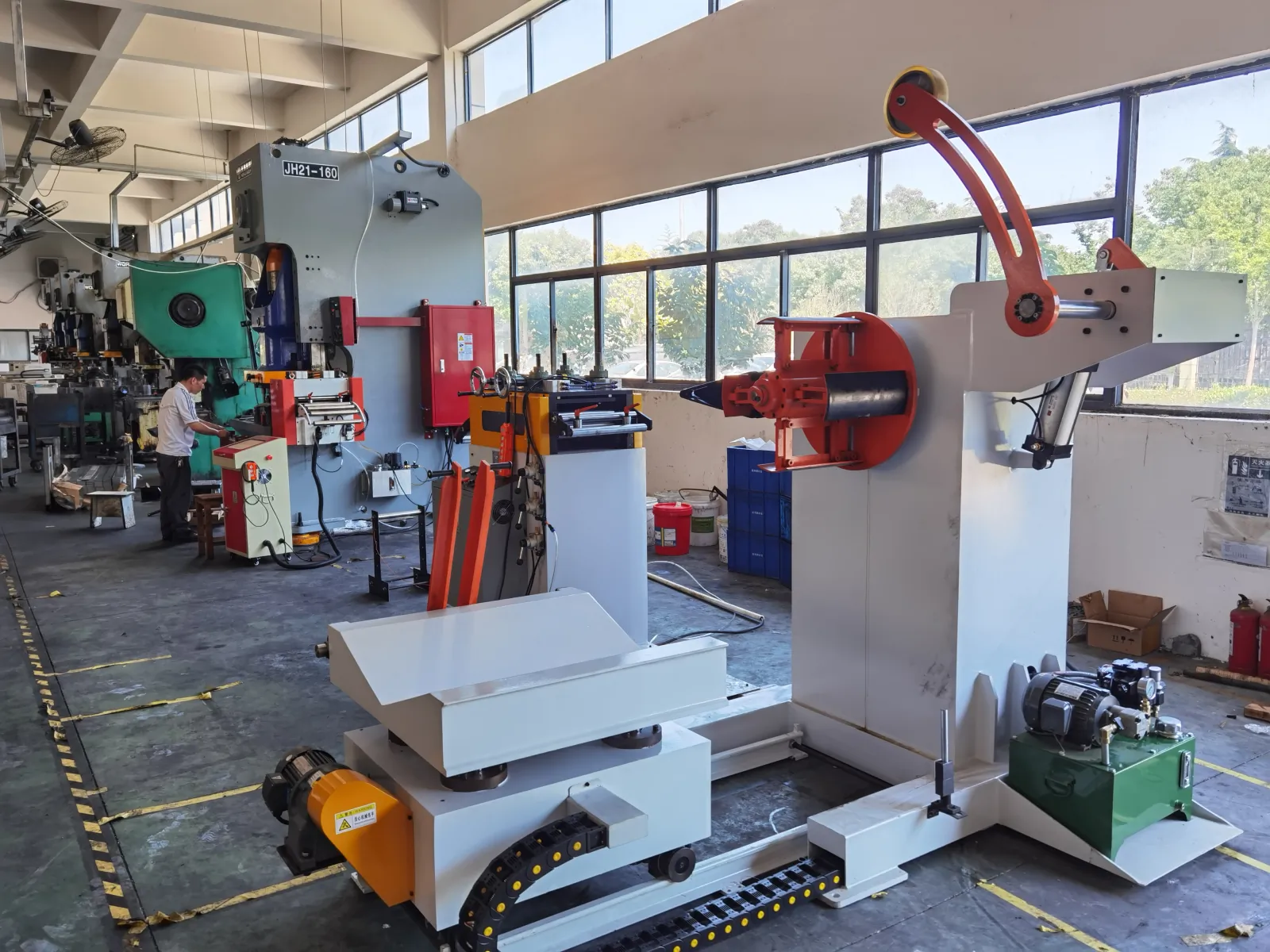

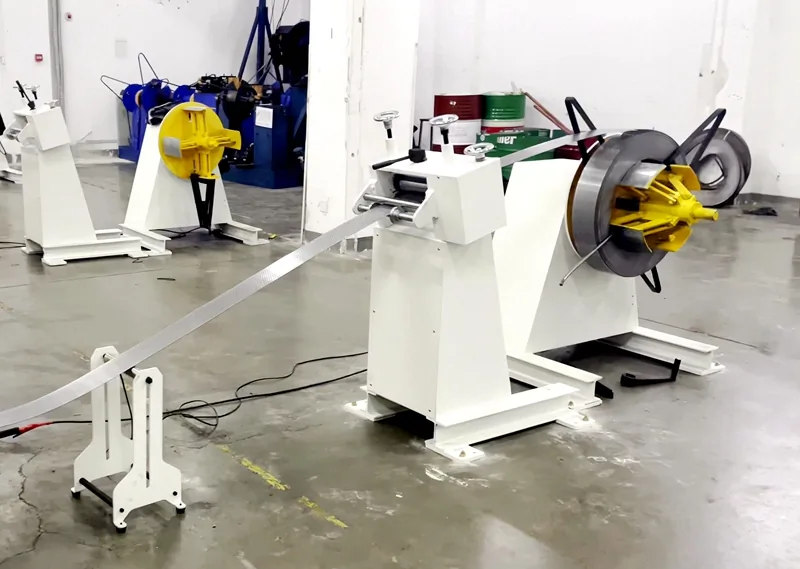

¿Qué función cumple el lazo entre máquinas?
El desbobinador maneja una masa y un diámetro cambiantes, mientras el alimentador avanza por índices ligados a la prensa. El lazo almacena una longitud intermedia para que una aceleración de un módulo no se convierta directamente en tirón sobre el otro.
La posición útil debe evitar tensión excesiva, acumulación sobre el suelo, contacto no previsto y entrada demasiado vertical u horizontal al equipo siguiente. Antes de elegir sensor, dibuje el recorrido y la ventana permitida.
¿Cuándo puede utilizarse detección por contacto eléctrico?
En algunas líneas, una barra o marco aislado recibe una señal cuando una tira conductiva lo toca. Es una arquitectura sencilla, pero depende de continuidad eléctrica, aislamiento correcto, superficie del material y contacto repetible.
Una película, pintura, aceite, óxido, suciedad o material no metálico puede volver la señal inestable. Además, el contacto debe evaluarse por riesgo de rayar, doblar o contaminar la tira.
¿Qué ventajas tienen los sensores fotoeléctricos o láser?
La detección sin contacto evita depender de conductividad y puede observar materiales recubiertos o no metálicos. Según la tecnología, puede detectar presencia en un umbral o medir distancia para regular la velocidad de forma más continua.
Brillo, transparencia, color, aceite, polvo, reflejos y ángulo pueden afectar la lectura. Seleccione tecnología y montaje con muestras reales, y proteja la óptica del entorno de producción.
¿Cuándo tiene sentido un palpador o microinterruptor?
Un brazo, rodillo o microinterruptor puede detectar una posición física cuando la superficie no permite otra tecnología o se busca una señal mecánica clara. Deben controlarse fuerza, recorrido, desgaste y posibilidad de enganche.
No es una solución universal para materiales blandos o delicados. Si el contacto cambia la forma del lazo, deja marca o introduce fricción, la medición modifica aquello que intenta controlar.
¿Cómo se elige entre control de dos puntos y regulación continua?
Un sistema de arranque y parada utiliza umbrales para mantener el lazo dentro de una banda. Puede ser suficiente cuando la inercia y el ritmo permiten ciclos suaves. Si cada arranque produce tirón o marca, puede evaluarse variador y señal proporcional para modificar velocidad de forma gradual.
La decisión incluye freno, par de motor, diámetro de bobina, velocidad de línea y respuesta del equipo posterior. Añadir un sensor continuo sin ajustar aceleración y frenado no garantiza un lazo estable.
¿Cómo se valida un cambio de sensor o lógica?
Pruebe material presente y ausente, extremos de la ventana, bobina llena y reducida, arranque, régimen, parada y reinicio. Observe pérdida de señal, reflejos, acumulación, sobrevelocidad y respuesta ante una parada del equipo posterior.
Registre posición, umbrales, tiempos, aceleración, velocidad y material. La lógica de seguridad y los cambios de control pertenecen a personal cualificado con planos y análisis aprobados; el sensor de proceso no sustituye dispositivos de seguridad.
Comparación de métodos de detección de lazo
| Método | Ventaja | Condición que debe probarse |
|---|---|---|
| Contacto eléctrico | Arquitectura sencilla para tira conductiva | Continuidad, aislamiento y superficie |
| Fotoeléctrico | Detección sin contacto | Color, brillo, transparencia y polvo |
| Láser o distancia | Medición de posición más continua | Ángulo, reflectividad y rango |
| Brazo o microinterruptor | Referencia física directa | Fuerza, desgaste y enganche |
| Dancer | Almacenamiento y señal mecánica | Masa, recorrido, fuerza y dinámica |
Datos para elegir sensor
- Material y recubrimiento
- Conductividad y reflectividad
- Ancho, espesor y rigidez
- Geometría y altura de lazo
- Velocidad, arranque y parada
- Polvo, aceite, luz y vibración
Prueba de aceptación
- Bobina llena y reducida
- Material presente y ausente
- Extremos de ventana
- Parada del equipo posterior
- Reinicio sin tirón
- Registro de umbrales y respuesta
Preguntas frecuentes
¿Un sensor por contacto funciona con material recubierto?
Solo si la superficie y la arquitectura permiten una continuidad estable. Películas, pintura, aceite o material no conductor pueden impedirla.
¿Un sensor láser detecta cualquier material?
No automáticamente. Reflectividad, transparencia, ángulo, distancia y ambiente deben validarse con la tira real.
¿El sensor controla directamente la tensión?
Normalmente observa posición o presencia. La tensión resultante también depende de gravedad, rigidez, velocidad, freno, motor y equipo posterior.
¿Por qué el desbobinador arranca y para demasiado?
Puede haber una banda estrecha, demora, histéresis insuficiente, sensor inestable, aceleración brusca o consumo irregular del equipo posterior.
¿Puede dejarse la tira tocando el suelo?
Depende del proceso y del material, pero puede introducir suciedad, rayas, enganche o geometría inestable. Debe existir una ventana definida y aceptada.
¿Qué información necesita un retrofit?
Máquina, control actual, material, recorrido, velocidad, bobina, sensor, fotografías, video del lazo y comportamiento en arranque y parada.
