¿Qué debe confirmarse antes de fabricar el soporte?
Registre prensa, troquel, altura de alimentación, dirección, material, ancho, espesor, paso, velocidad y espacio lateral. Identifique de dónde toma movimiento el alimentador, qué elementos de transmisión necesita y cómo se produce la liberación.
Revise planos del fabricante y cargas sobre la estructura. No copie una placa o un brazo de otra prensa por apariencia: rigidez, patrón de pernos, acceso, carrera y protección pueden ser diferentes.
¿Cómo se alinean soporte, rodillos y troquel?
El plano de paso del alimentador debe coincidir con la entrada del troquel sin escalón ni torsión. Centre la tira y confirme que las guías no obliguen al material a corregir lateralmente entre alimentador y matriz.
La fijación debe impedir movimiento bajo carga y conservar acceso para ajuste e inspección. Verifique también que el recorrido del alimentador, la prensa y la protección no generen interferencias.
¿Cómo se monta y verifica la transmisión?
Inspeccione ejes, acoplamientos, engranajes, articulaciones y elementos de fijación conforme al diseño. Alineación deficiente, juego, apriete incorrecto o interferencia pueden crear golpes, variación de paso y desgaste acelerado.
Gire o mueva la secuencia únicamente con el método seguro previsto, observando el ciclo completo. Confirme que ninguna posición lleve la transmisión a tope, invierta una articulación o cargue lateralmente un eje.
¿Cómo se ajustan fase, avance y liberación?
El avance debe ocurrir dentro de la ventana disponible y terminar antes de la operación del troquel. La liberación debe permitir la corrección del piloto y recuperar sujeción antes del siguiente movimiento.
Ajuste desde la referencia del fabricante y valide con ciclos únicos. No compense una fase incorrecta aumentando presión ni eliminando liberación: eso puede forzar piloto, tira, rodillos o transmisión.

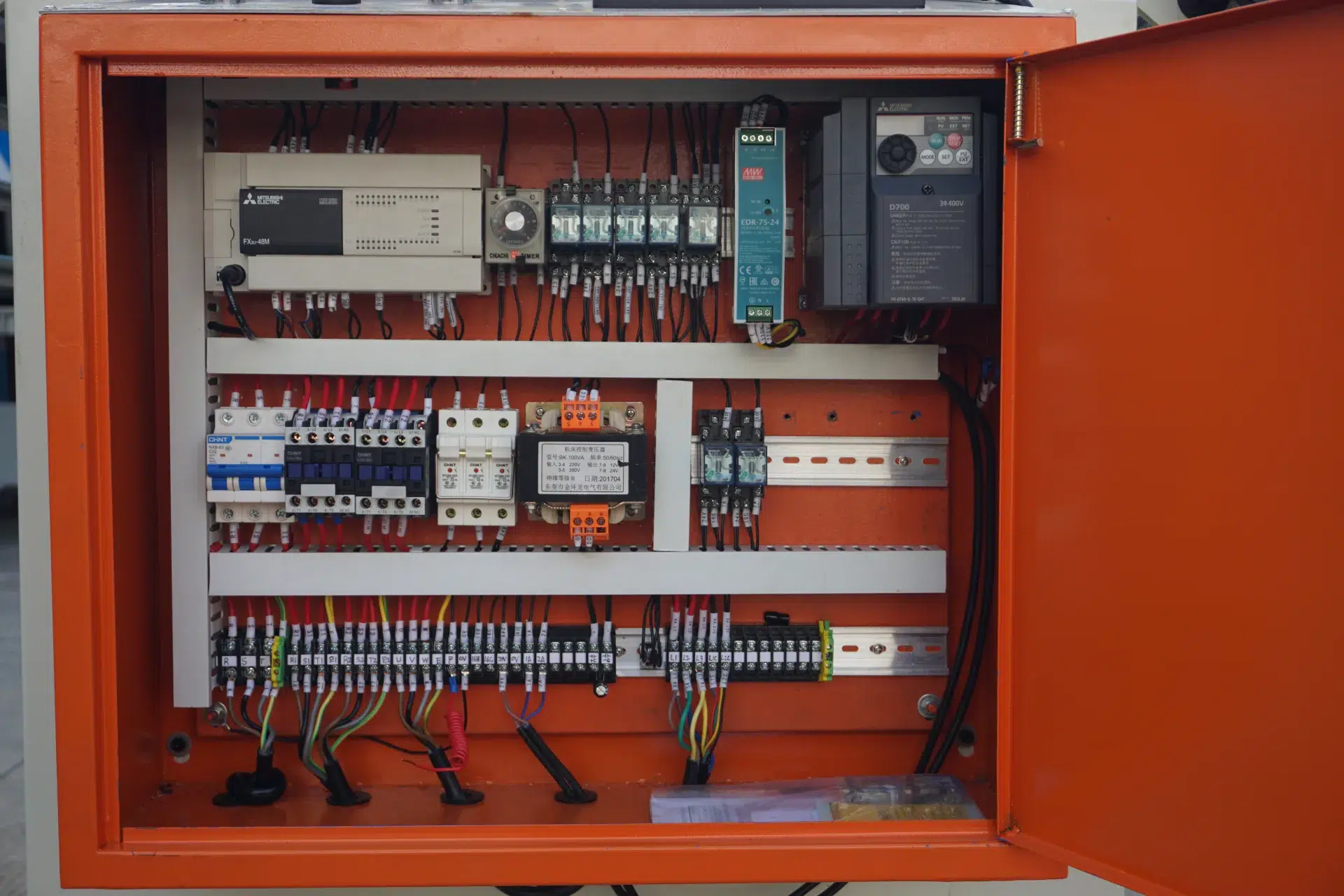

¿Qué protecciones y mantenimiento se preparan al instalar?
Proteja engranajes, ejes, acoplamientos y puntos de atrapamiento sin impedir la inspección autorizada. Etiquete sentidos, puntos de lubricación y referencias de ajuste; documente el procedimiento de control de energías.
Defina qué revisa el operador y qué pertenece a mantenimiento: fijación, ruido, juego, lubricación, superficie de contacto, presión, liberación y piezas de formato. Use los lubricantes e intervalos del modelo real.
¿Cómo se acepta la instalación a velocidad de producción?
Comience con movimiento controlado y ciclos únicos. Mida varias alimentaciones, observe retorno, liberación, entrada del piloto, marcas, ruido, vibración y temperatura antes de aumentar el ritmo.
La aceptación final incluye el rango acordado, parada, reinicio y una muestra suficiente para demostrar repetición. Guarde mediciones, posición, fase, piezas aprobadas y cualquier límite que condicione futuros cambios de troquel.
Errores de instalación y evidencia para localizarlos
| Síntoma | Primera revisión | Evidencia |
|---|---|---|
| Paso variable | Juego, fase, contacto y piloto | Serie de mediciones |
| Golpe en transmisión | Alineación, interferencia y tope | Video de ciclo lento |
| Deriva lateral | Centro, guías, presión y troquel | Bordes y referencia de línea |
| Marca en tira | Contacto, suciedad y presión | Cara y separación de marca |
| Falla al subir velocidad | Ventana, retorno, liberación y rigidez | Ritmo exacto de aparición |
Antes de instalar
- Planos y modelo correctos
- Altura y dirección de tira
- Accionamiento y relación
- Soporte y patrón de fijación
- Liberación y piloto
- Guardas y acceso
Antes de entregar
- Medición repetida del paso
- Prueba gradual de velocidad
- Parada y reinicio
- Protecciones instaladas
- Lubricación documentada
- Receta y piezas aprobadas
Preguntas frecuentes
¿Puede instalarse en cualquier prensa con eje de salida?
No. Deben confirmarse geometría, accionamiento, relación, espacio, soporte, ciclo, liberación y capacidad de la prensa concreta.
¿La fase se ajusta solo mirando el cigüeñal?
No. Se relaciona con avance, troquel, piloto, liberación y ciclo completo. La referencia exacta procede del diseño y del manual.
¿Más presión elimina el deslizamiento?
Puede ocultar una causa y marcar la tira. Revise superficie, limpieza, paralelismo, guía, desgaste, presión autorizada y tensión de entrada.
¿Por qué funciona lento pero falla rápido?
A velocidad mayor pueden aparecer juego, retorno incompleto, vibración, fase insuficiente, ventana corta, tirón de lazo o rigidez limitada.
¿Qué debe proteger una guarda?
Engranajes, ejes, acoplamientos y puntos de atrapamiento definidos por la evaluación de riesgo, manteniendo acceso controlado para mantenimiento.
¿Qué información enviar para adaptar una instalación?
Prensa, fotos, planos, altura, salida de movimiento, troquel, material, paso, velocidad, sentido y espacio disponible.
