¿Qué proceso resuelve una línea de corte a longitud?
La bobina se desenrolla, se corrige su curvatura, se avanza una longitud definida y se corta transversalmente. Según el producto, la salida puede ser una hoja, un blank rectangular o una pieza que continuará en otra operación.
La línea no sustituye automáticamente una prensa ni una línea de blanking con troquel. La decisión depende de forma de corte, volumen, acabado, velocidad y operaciones posteriores.
¿Cómo elegir los módulos de entrada?

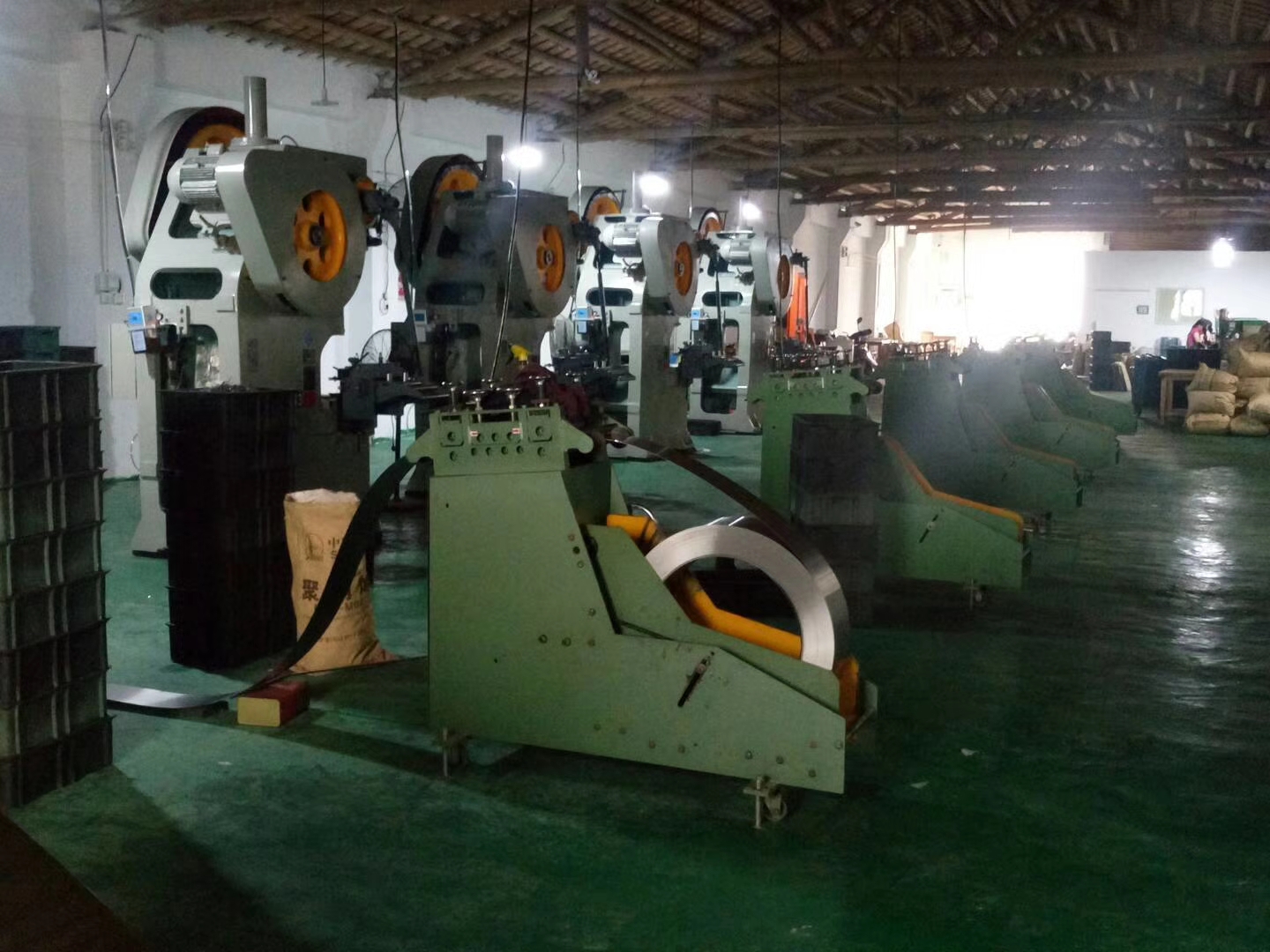

El desbobinador se define por peso, ancho, diámetros y método de carga. La enderezadora se selecciona por material, espesor, ancho, resistencia y planitud requerida antes del corte.
Entre módulos puede necesitarse un lazo o una estrategia de control que desacople el desenrollado del avance indexado. El material no debe llegar a la cizalla bajo una tensión que altere la longitud o la forma.
¿Qué función cumple el alimentador servo NC?
El alimentador indexa la tira hasta la longitud programada y entrega una condición de fin de avance. Su capacidad debe revisarse con ancho, espesor, longitud, aceleración, superficie y ritmo de corte.
La precisión final no depende solo del encoder. Deslizamiento, planitud, presión de rodillos, lazo, guiado, respuesta de la cizalla y método de medición también influyen.
¿Cómo debe funcionar la secuencia alimentador-cizalla?
Una secuencia típica confirma cizalla lista, autoriza avance, espera fin de avance, ejecuta corte y confirma retorno antes del siguiente ciclo. El esquema exacto depende de los controles y del análisis de seguridad del proyecto.
Defina estados de atasco, hoja no retirada, pérdida de señal, corte incompleto y reinicio. La instalación eléctrica y las funciones de seguridad pertenecen a personal cualificado con planos aprobados.
¿Qué debe revisarse después del corte?
La mesa, transportador o apilador debe soportar la hoja sin interferir con la cizalla. Para superficies visibles, revise puntos de contacto, caída, arrastre, contaminación y manipulación posterior.
Defina cómo se retira la primera pieza, cómo se separan lotes, dónde se controla longitud y escuadra y qué ocurre cuando la salida está llena.
¿Cómo aceptar la línea con material real?
Pruebe primero funciones y señales, después material a ritmo reducido y finalmente una serie al rango acordado. Mida longitud, variación, escuadra, rebaba, planitud, superficie y comportamiento de salida según el producto.
Registre receta, material, bobina, método de medición, muestra, resultados y responsables. Una prueba con una sola hoja no demuestra estabilidad de lote.
Datos que gobiernan una línea de corte a longitud
| Grupo | Datos principales | Decisión afectada |
|---|---|---|
| Material | Grado, espesor, ancho, acabado | Enderezado, contacto y fuerza de corte |
| Bobina | Peso, ID, OD y método de carga | Desbobinador y layout |
| Producto | Longitud, tolerancia, escuadra y rebaba | Servo, cizalla y medición |
| Producción | Piezas por lote y ritmo | Aceleración, secuencia y salida |
| Planta | Espacio, energía y manipulación | Arquitectura e instalación |
Antes de solicitar propuesta
- Enviar material, espesor, ancho y acabado
- Confirmar bobina, ID, OD y peso
- Definir longitudes, tolerancia y frecuencia de cambio
- Indicar ritmo, método de apilado y espacio
- Adjuntar muestra, plano o fotos del producto
Antes de aceptar producción
- Validar permisos y ciclo de corte
- Medir una serie representativa
- Revisar planitud, escuadra, rebaba y superficie
- Comprobar salida y condición de lote lleno
- Guardar recetas, resultados y responsables
Preguntas frecuentes
¿Un alimentador NC puede controlar una cizalla?
Puede integrarse dentro de una secuencia coordinada, pero la arquitectura de control, permisos y seguridad debe definirse para el proyecto concreto.
¿Hace falta enderezadora?
Depende de la curvatura de bobina y de la planitud requerida. Para muchas aplicaciones, cortar sin corregir la tira produce hojas inestables.
¿La longitud programada es la longitud garantizada?
No por sí sola. Deben verificarse deslizamiento, medición, dinámica, corte y material mediante una serie aceptada.
¿Cómo se protege una superficie visible?
Definiendo rodillos, limpieza, apoyos, transferencia, caída y apilado compatibles con el acabado.
¿Qué diferencia hay con una línea de blanking?
El corte a longitud produce principalmente cortes transversales; una línea de blanking puede usar troquel o prensa para geometrías más complejas.
¿Qué debe incluir el FAT/SAT?
Secuencia, señales, recetas, mediciones, fallos autorizados, calidad de hoja, salida y documentación final.
